Transistörler - Bipolar (BJT) - Tekil

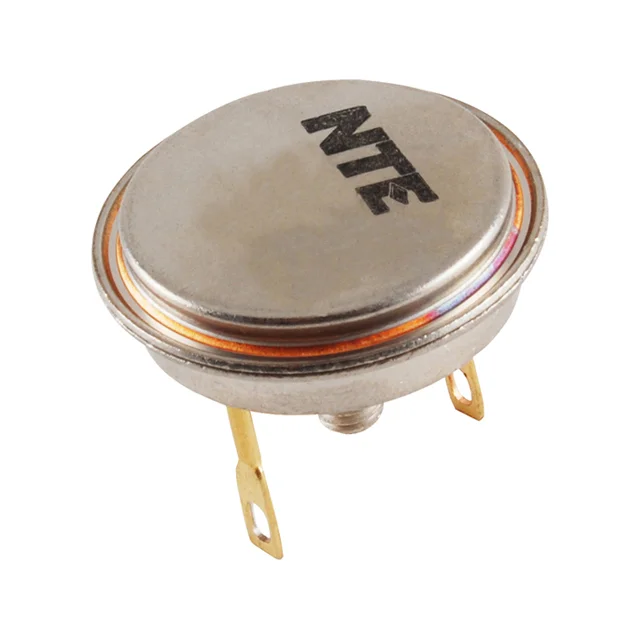

NTE28
TRANS PNP 45V 60A TO36
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-36 (2 Leads + Case)
- Seri / Aile Numarası
- NTE28
NTE28 Hakkında
NTE28, NTE Electronics tarafından üretilen PNP tipinde bir bipolar transistördür. TO-36 stud mount paketinde sunulan bu bileşen, 45V kollektör-emitör gerilimi ve 60A maksimum kollektör akımı kapasitesine sahiptir. 170W güç yönetme kabiliyeti ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 60 @ 15A, 2V DC akım kazancı ve 300mV satürasyon gerilimi ile, güç amplifikasyon, anahtarlama ve motor kontrol devrelerinde uygulanabilir. -65°C ile 110°C arasında çalışma sıcaklığına dayanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Cutoff (Max) | 15mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 15A, 2V |
| Mounting Type | Stud Mount |
| Operating Temperature | -65°C ~ 110°C (TJ) |
| Package / Case | TO-36 (2 Leads + Case) |
| Part Status | Active |
| Power - Max | 170 W |
| Supplier Device Package | TO-36 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 6A, 60A |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
