Transistörler - Bipolar (BJT) - RF

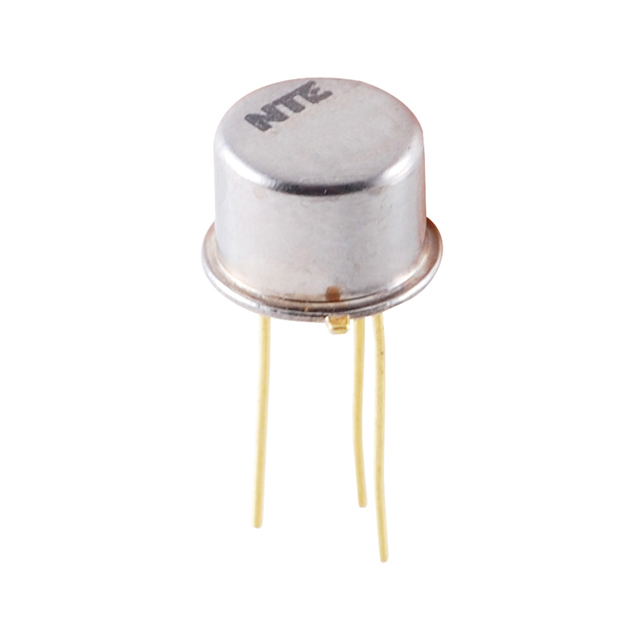

NTE278
RF TRANS NPN 20V 1.2GHZ TO39
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-205AD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE278
NTE278 Hakkında
NTE278, NTE Electronics tarafından üretilen NPN tipi RF transistördür. TO-39 metal kutu paketlemesi ile sunulan bu komponent, 1.2GHz transition frekansında çalışan radyofrekans uygulamaları için tasarlanmıştır. 20V maksimum Vce breakdown voltajı, 400mA maksimum kolektör akımı ve 1W güç kapasitesi ile RF amplifikatör, osilatör ve sinyal işleme devrelerinde kullanılır. 3dB tipik gürültü figürü (200MHz'de) ve 11dB kazançla, VHF bant uygulamalarında düşük gürültü gereksinimleri olan tasarımlara uygundur. Minimum 40 hFE DC akım kazancı 50mA kolektör akımında ve 15V Vce'de belirlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 400mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 50mA, 15V |
| Frequency - Transition | 1.2GHz |
| Gain | 11dB |
| Mounting Type | Through Hole |
| Noise Figure (dB Typ @ f) | 3dB @ 200MHz |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 1W |
| Supplier Device Package | TO-39 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
