Transistörler - Bipolar (BJT) - RF

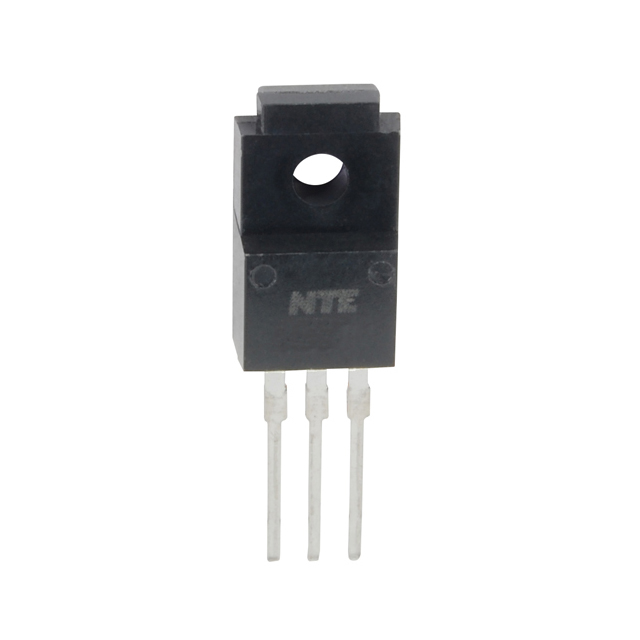

NTE2687
RF TRANS NPN 450V 20MHZ TO220
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE2687
NTE2687 Hakkında
NTE2687, NTE Electronics tarafından üretilen NPN tipi RF transistörüdür. TO-220-3 paketinde sunulan bu bileşen, yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. 450V maximum collector-emitter breakdown voltajı ve 8A maximum collector akımı ile güç amplifikasyon uygulamalarında çalışabilir. 20MHz transition frequency özelliği ile RF ve HF frekans aralıklarında sinyal işlemesi yapabilir. 45W maximum güç derecelendirmesi ve 150°C junction sıcaklığında çalışma kapasitesi ile endüstriyel ve ticari uygulamalarda kullanılabilir. Tipik olarak RF amplifikatörler, anahtarlama devreleri ve güç yönetim uygulamalarında yer bulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 10 @ 4A, 5V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power - Max | 45W |
| Supplier Device Package | TO-220 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 450V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
