Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
NTE2419
T-PNP SI WITH 47K RES
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- NTE2419
NTE2419 Hakkında

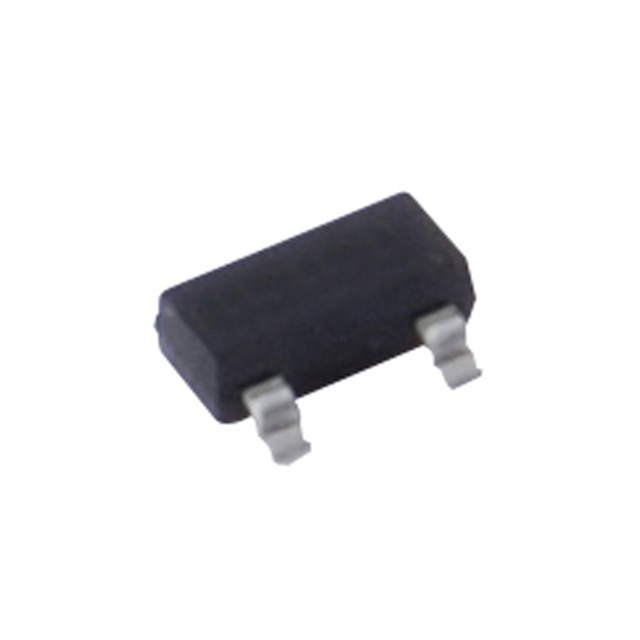

NTE2419, entegre 47kΩ base ve emitter-base dirençleri ile ön beslemeli PNP silikon transistörüdür. TO-236-3 (SOT-23) yüzey montajlı pakette sunulan bu bileşen, maksimum 100mA kolektör akımı ve 50V Vce diyelectric dayanımı ile çalışır. 200MHz geçiş frekansı ve 200mW maksimum güç tüketimi ile analog ve dijital anahtarlama uygulamalarında, ses amplifikatörleri, kontrol devreleri ve düşük güç sinyal işleme alanlarında kullanılır. Dahili direnç yapısı sayesinde harici biyaslama dirençlerine ihtiyaç duymaz, böylece PCB alanı tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 10mA, 5V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SOT-23 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
