Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
NTE2416
T-NPN SI WITH 22K RES
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- NTE2416
NTE2416 Hakkında

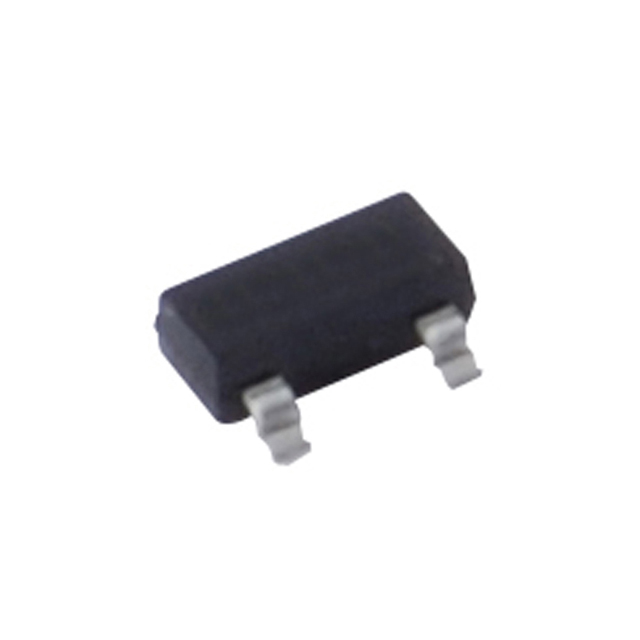

NTE2416, entegre 22 kOhm baz direnci ile birlikte gelen NPN tipi ön beslemeli silikon transistördür. Surface mount TO-236-3 (SOT-23-3) paketinde sunulan bu komponent, maksimum 100 mA kolektör akımı, 250 MHz transition frequency ve 50V breakdown voltajı ile çalışabilir. Ön beslemeli yapısı sayesinde harici biyaslandırma devrelerine gerek kalmadan direkt olarak kullanılabilir. Anahtarlama uygulamaları, darbe şekillendirme devreleri ve sinyal işleme uygulamalarında tercih edilir. 200 mW güç tüketimi ile düşük güç tüketen tasarımlara uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SOT-23 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
