Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

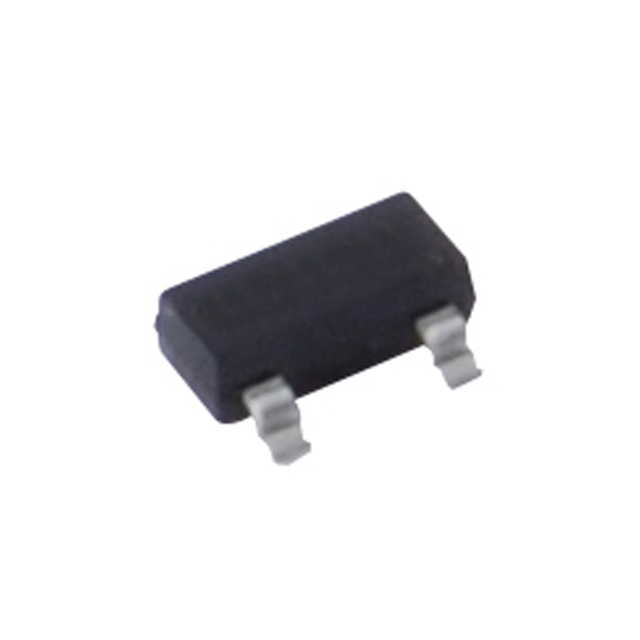

NTE2415
T-PNP SI WITH 10K RES
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- NTE2415
NTE2415 Hakkında
NTE2415, entegre 10 kOhm ön beslemeli dirençlere sahip PNP bipolar junction transistöründür. SOT-23-3 yüzey montajlı paketinde sunulan bu komponent, 50V collector-emitter breakdown voltajı ve 200 mW maksimum güç derecelendirilmesi ile çalışır. 200 MHz transition frequency ile RF ve anahtarlama uygulamalarında kullanılabilir. IC(max) 100 mA ve hFE(min) 50 @ 10mA/5V özellikleriyle analog sinyali kontrol etme, amplifikasyon ve anahtarlama işlevlerinde tercih edilir. Yazılım yönlendirmesi, alarm devreleri, kontrol sistemleri ve düşük güçlü sinyal işleme uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 10mA, 5V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-23 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
