Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

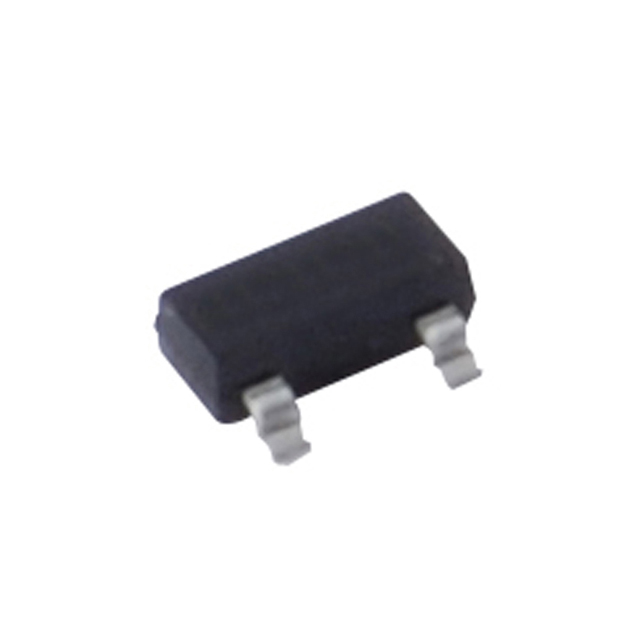

NTE2414
T-NPN SI WITH 10K RES
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- NTE2414
NTE2414 Hakkında
NTE2414, NTE Electronics tarafından üretilen ön beslemeli NPN silikon transistördür. Entegre 10 kΩ base resistörleri ile doğrudan kullanıma hazır tasarlanmıştır. Maximum 100 mA kolektör akımı, 250 MHz transition frequency ve 50 V collector-emitter breakdown voltage ile çalışabilir. 200 mW power rating ve 300 mV saturation voltage özellikleri sayesinde anahtarlama ve amplifikasyon uygulamalarında kullanılır. TO-236-3 (SOT-23) yüzey montaj paketinde sunulan bu bileşen, mikro kontrol devreleri, sensör arayüzleri, darbe şekillendirme ve düşük sinyalli işaret işleme devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-23 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
