Transistörler - Bipolar (BJT) - RF

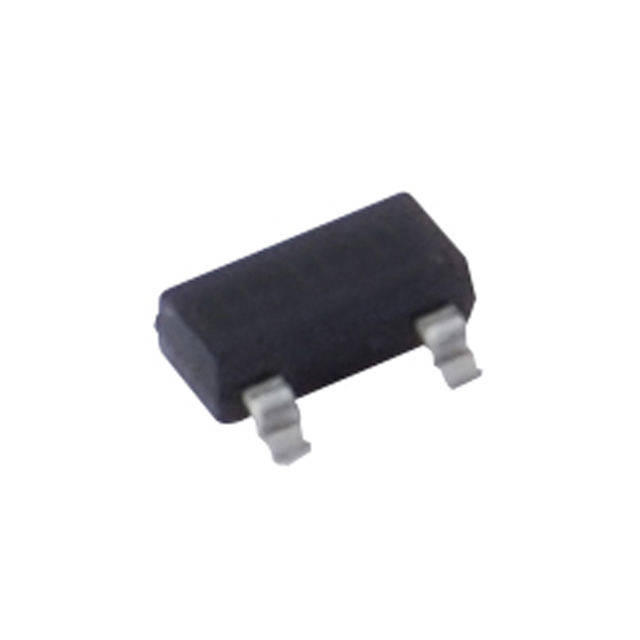

NTE2403
RF TRANS PNP 15V 5GHZ SOT23
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE2403
NTE2403 Hakkında
NTE2403, NTE Electronics tarafından üretilen yüksek frekanslı PNP bipolar transistördür. 5GHz transition frequency ile RF uygulamalarında kullanım için tasarlanmıştır. Maksimum 25mA kolektör akımı ve 200mW güç kapasitesi ile düşük sinyal seviyesi amplifikasyon ve switching uygulamalarında çalışabilir. 18dB kazanç ve 2.4dB gürültü figürü (500MHz'de) ile radyo frekans alıcı devreleri, ön kademeler ve ara frekans amplifikatörlerinde tercih edilir. 15V maksimum kolektör-emitter gerilimi ile sabit güç kaynağı uygulamalarında güvenli bir şekilde çalışır. Surface mount SOT-23 paketlemesi kompakt PCB tasarımlarına uygun olup, -55°C ile +150°C çalışma sıcaklık aralığında stabil performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 14mA, 10V |
| Frequency - Transition | 5GHz |
| Gain | 18dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 2.4dB @ 500MHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200mW |
| Supplier Device Package | SOT-23 |
| Transistor Type | PNP |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
