Transistörler - Bipolar (BJT) - RF

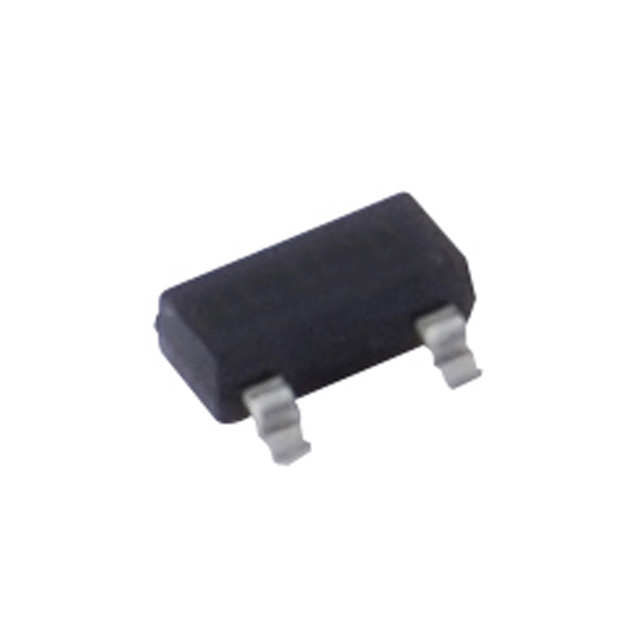

NTE2402
RF TRANS NPN 15V 5GHZ SOT23
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE2402
NTE2402 Hakkında
NTE2402, NTE Electronics tarafından üretilen RF uygulamaları için tasarlanmış NPN bipolar bağlantılı transistördür. SOT-23 yüzey montaj paketinde sunulan bu bileşen, 5GHz transit frekansında çalışmaktadır. 15V maksimum kolektör-emiter gerilimi ve 25mA maksimum kolektör akımı ile RF amplifikatör, düşük gürültü preamplifier ve mikser devrelerinde kullanılır. 2.4dB gürültü figürü (500MHz'de) ve 18dB kazanç değerleriyle, mobil iletişim, veri haberleşme ve endüstriyel RF uygulamalarında yer bulur. 200mW maksimum güç, 150°C işletme sıcaklığı ve 25'lik minimum DC akım kazancı ile kompakt ve verimli RF devrelerinin tasarlanmasını sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 14mA, 10V |
| Frequency - Transition | 5GHz |
| Gain | 18dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 2.4dB @ 500MHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200mW |
| Supplier Device Package | SOT-23 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
