Transistörler - Bipolar (BJT) - RF

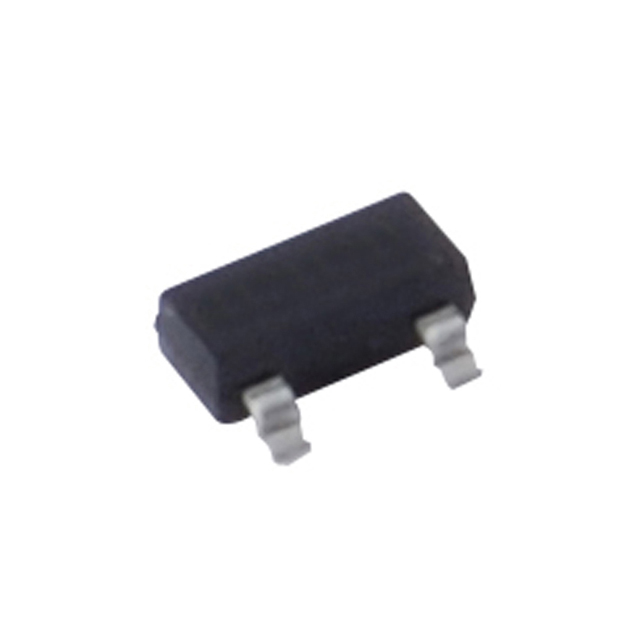

NTE2401
RF TRANS PNP 30V 450MHZ SOT23
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE2401
NTE2401 Hakkında
NTE2401, NTE Electronics tarafından üretilen yüksek frekanslı PNP bipolar transistördür. 450MHz transition frekansı ile RF uygulamalarında kullanılan bu bileşen, 30V kollektör-emitter gerilim dayanımı ve 25mA maksimum kolektör akımı özellikleri ile tasarlanmıştır. 300mW maksimum güç disipasyonu kapasitesi bulunan transistör, SO-23 (SOT-23-3) yüzey montajlı paket ile sunulmaktadır. 3-3.5dB gürültü figürü ile RF alıcı ve haberleşme devrelerinde ön amplifikatör aşamasında, ses frekansı uygulamalarında ve genel RF sinyal işlemede tercih edilir. -55°C ile +150°C arasında çalışma sıcaklığında stabil performans sağlar. Düşük gürültü ve yeterli kazanç özelikleri, RF frontend tasarımlarında değerli bir seçenek yapar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25mA |
| Frequency - Transition | 450MHz |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 3dB ~ 3.5dB @ 60Hz ~ 149Hz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 300mW |
| Supplier Device Package | SOT-23 |
| Transistor Type | PNP |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
