Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

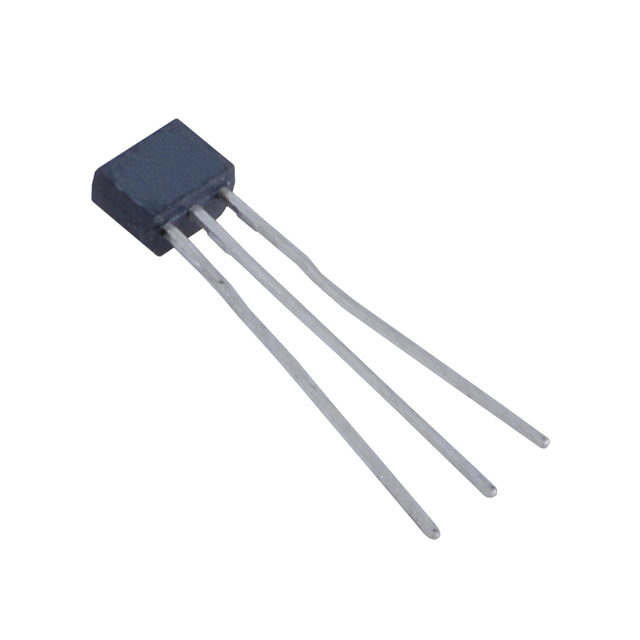

NTE2370
T-PNP SI DIGITAL 4.7K/47K
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- NTE2370
NTE2370 Hakkında
NTE2370, entegre 4.7kΩ ve 47kΩ baz dirençleri içeren ön beslemeli PNP silicon transistördür. 100mA maksimum kolektör akımı, 50V Vce(br) dielektrik dayanımı ve 200MHz geçiş frekansıyla sinyal anahtarlaması ve lojik uygulamalarında kullanılır. TO-92 gövdesinde sunulan bu komponent, düşük güç gereksinimi gerektiren amatör elektronik, kontrol devreleri ve endüstriyel uygulamalarında yer bulur. 200mW maksimum güç dağılımı ve 80 minimum hFE (10mA, 5V'de) ile entegre direnç yapısı PCB alanı tasarufuna olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 4.7 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
