Transistörler - Bipolar (BJT) - RF

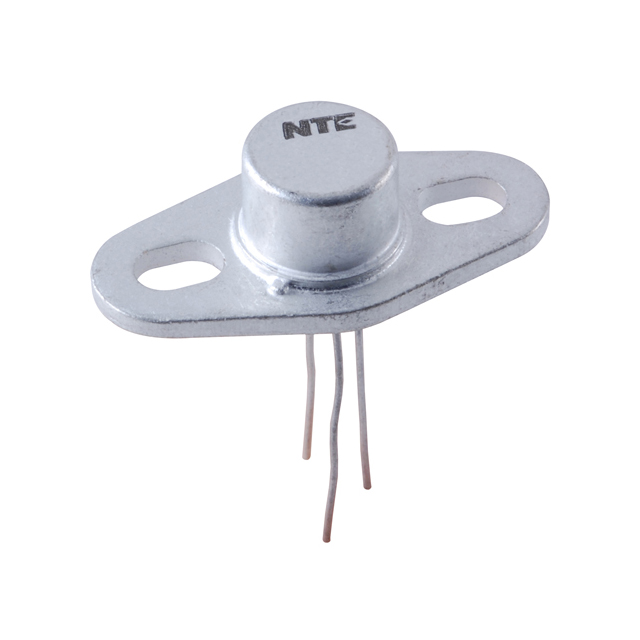

NTE237
RF TRANS NPN 60V 300MHZ TO39
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-205AD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE237
NTE237 Hakkında
NTE237, NTE Electronics tarafından üretilen NPN tipinde RF transistörüdür. TO-39 metal kasa paketinde sunulan bu komponent, yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. 60V Collector-Emitter breakdown voltajı ve 300MHz transition frequency ile RF amplifikatör, osilator ve düşük güçlü RF anahtarlama devrelerinde uygulanabilir. Maksimum 2A kollektör akımı ve 10W güç dağılımı kapasitesi ile orta seviye RF sinyal işleme görevlerine uyundur. -55°C ile +175°C işletme sıcaklık aralığında çalışabilir. Tüm hole montaj tipi ile PCB'ye doğrudan lehimlenmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 10 @ 500mA, 5V |
| Frequency - Transition | 300MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 10W |
| Supplier Device Package | TO-39 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
