Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

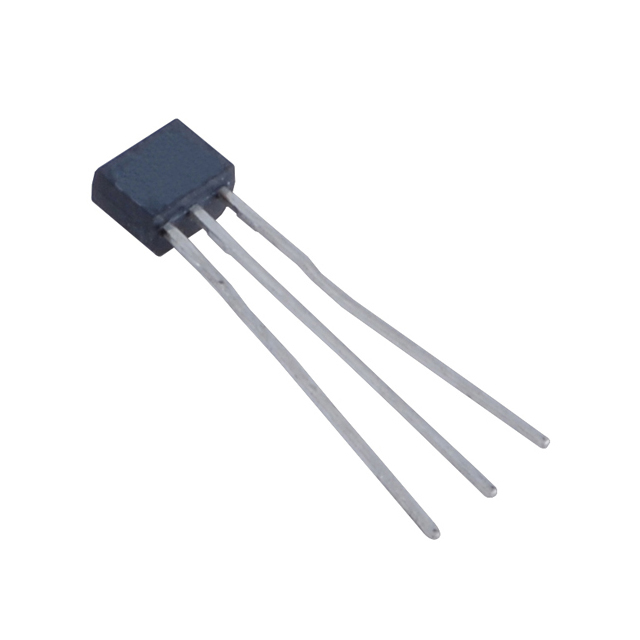

NTE2369
T-NPN SI DIGITAL 4.7K/47K
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- NTE2369
NTE2369 Hakkında
NTE2369, NPN türü ön beslemeli (pre-biased) silikon transistördür. 4.7kΩ base ve 4.7kΩ emitter-base dahili direnç içerir. 100mA maksimum collector akımı, 250MHz transition frequency ve 50V collector-emitter breakdown voltajı ile çalışır. 300mW güç dağılımına kapaklıdır. TO-92 kılıfında gelen bu transistör, dijital devreler, sinyal anahtarlaması ve amplifikasyon uygulamalarında kullanılır. Ön beslemeli yapısı sayesinde ek biasing komponentlerine ihtiyaç duyulmadan devre tasarımını basitleştirir. Gömülü sistemler, tüketici elektroniği ve kontrol devreleri için uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 4.7 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
