Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

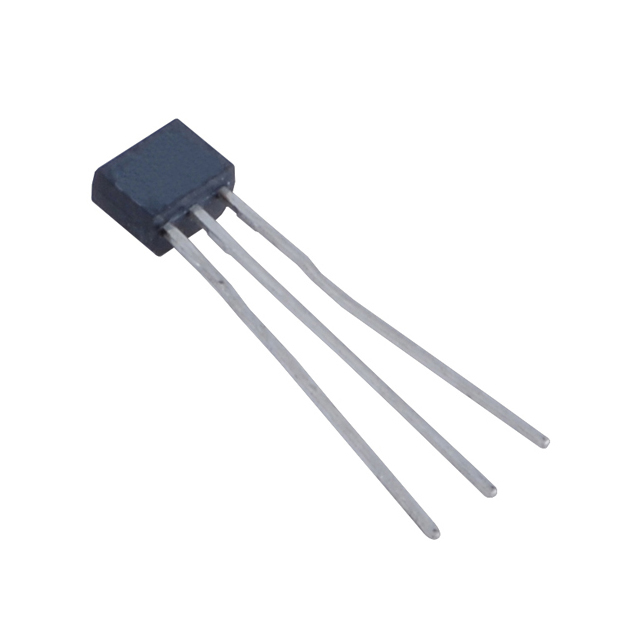

NTE2367
T-NPN SI DIGITAL 4.7K
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- NTE2367
NTE2367 Hakkında
NTE2367, NTE Electronics tarafından üretilen ön beslemeli NPN silikon dijital transistördür. 4.7kΩ baz ve emitter-baz direnç değerlerine sahip bu transistör, maksimum 100mA kolektör akımı ve 250MHz transition frekansı ile çalışır. 50V kolektör-emitter breakdown voltajı ve 300mW maksimum güç kapasitesi ile AC/DC anahtarlama, sinyal amplifikasyonu ve lojik devre uygulamalarında kullanılır. TO-92 kısa gövde paketi ile Through Hole montajına uygun olan NTE2367, endüstriyel kontrol sistemleri, aydınlatma uygulamaları ve consumer elektronik cihazlarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 4.7 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
