Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

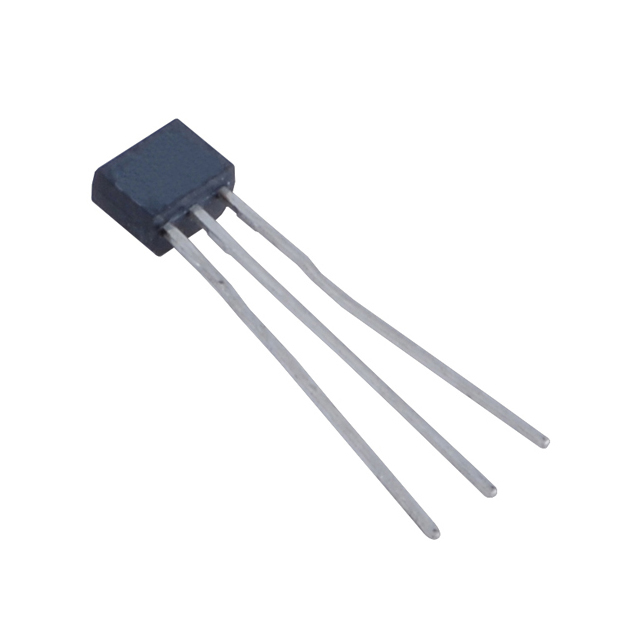

NTE2360
T-PNP SI W/47K RESISTOR
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- NTE2360
NTE2360 Hakkında
NTE2360, entegre 47kΩ base ve emitter-base dirençleri ile donatılmış bir silikon PNP ön beslemeli transistördür. TO-92 paketinde sunulan bu bileşen, maksimum 100mA kollektör akımı ve 50V VCE(BR)O kırılma gerilimi ile çalışır. 200MHz transition frequency ve 300mW maksimum güç derecelendirmesiyle analog ve dijital devre uygulamalarında anahtarlama, amplifikasyon ve lojik seviye uyarlaması görevlerinde kullanılır. Ön beslemeli yapısı sayesinde harici biasing dirençleri gerektirmeden doğrudan kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5mA, 5V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
