Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

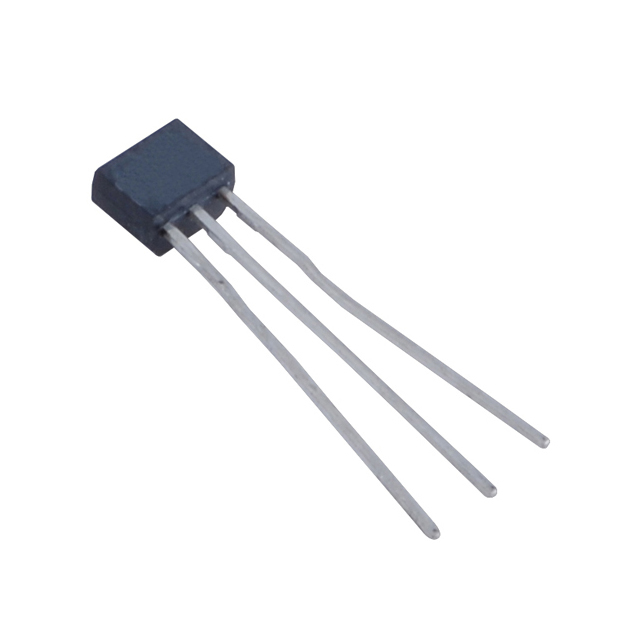

NTE2359
T-NPN SI W/47K RESISTOR
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- NTE2359
NTE2359 Hakkında
NTE2359, entegre 47kΩ base direnci ve 47kΩ emitter-base direnci içeren ön beslemeli (pre-biased) NPN silikon transistörüdür. TO-92 kılıfında sunulan bu komponent, maximum 100mA collector akımı ve 250MHz transition frequency ile çalışır. 50V collector-emitter breakdown voltajı ve 300mW maximum güç disipasyonuna sahiptir. DC current gain (hFE) minimum 50'dir (5mA, 5V koşullarında). Düşük collector cutoff akımı (500nA) ve entegre resistörleri sayesinde sinyal switching uygulamalarında, ses amplifikatörlerinde ve genel amaçlı dijital/analog devrelerde kullanılır. Through-hole montaj tipi ile PCB'lere kolaylıkla yerleştirilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
