Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

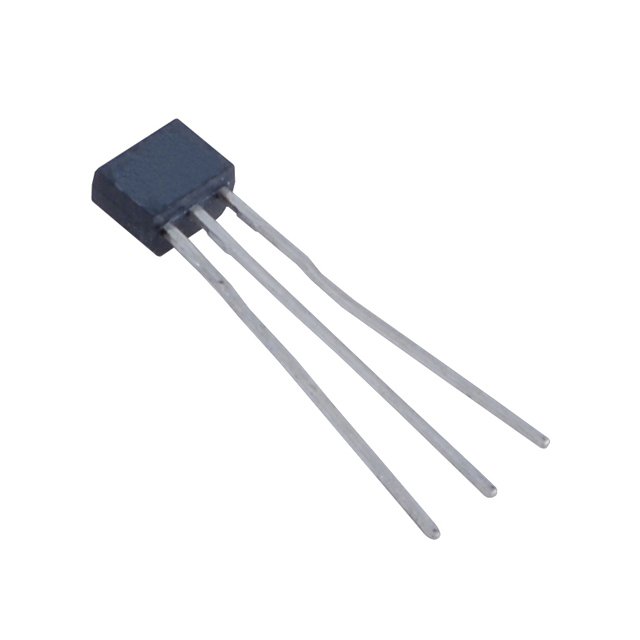

NTE2358
T-PNP SI W/22K RESISTOR
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- NTE2358
NTE2358 Hakkında
NTE2358, entegre 22kΩ baz ve emitter-baz dirençleri ile donatılmış ön beslemeli PNP silikon transistördür. 300mW güç yayılım kapasitesi ve 100mA maksimum kolektör akımı ile kompakt TO-92 kılıfında sunulur. 200MHz transition frequency ve 50V kolektör-emitter kırılma gerilimi özellikleri taşır. Ön beslemeli konfigürasyonu sayesinde ek biyaslandırma devresine ihtiyaç duymadan kullanılabilir. Anahtarlama uygulamaları, ses kuvvetlendirme devreleri ve düşük güçlü lojik tampon devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5mA, 5V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
