Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

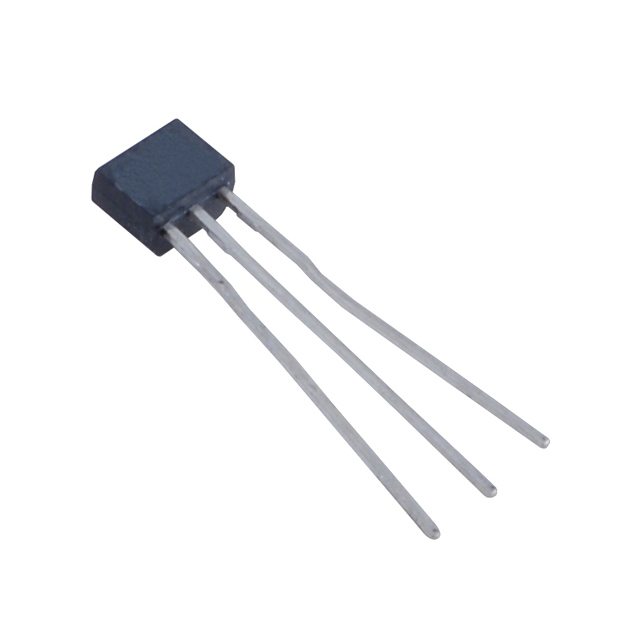

NTE2357
T-NPN SI W/22K RESISTOR
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- NTE2357
NTE2357 Hakkında
NTE2357, NTE Electronics tarafından üretilen NPN tipinde ön beslemeli (pre-biased) silikon transistördür. 22 kΩ base ve emitter-base dirençleri entegre olarak tasarlanmıştır. Maksimum 100 mA kollektör akımı ve 300 mW güç tüketimine dayanıklıdır. 250 MHz geçiş frekansıyla orta hızlı uygulamalar için uygundur. 50V Vce(Br)Eo diyelectric dayanımı ile genel amaçlı anahtarlama ve amplifikasyon devrelerinde kullanılır. TO-92 kasa tipi ile Through Hole montajı destekler. Radyo, tüketici elektroniği ve endüstriyel kontrol uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
