Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

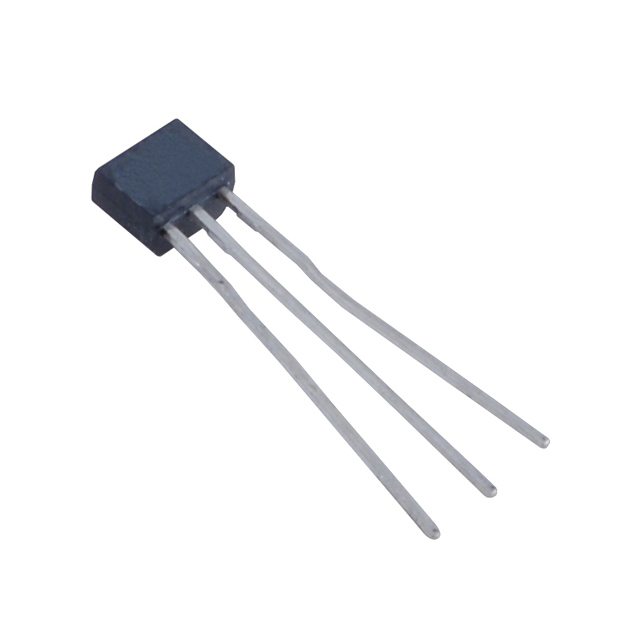

NTE2355
T-NPN SI W/10K RESISTOR
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- NTE2355
NTE2355 Hakkında
NTE2355, entegre 10 kOhm baz ve emitter dirençli ön beslemeli NPN silikon transistördür. TO-92 paketinde sunulan bu bileşen, 100 mA maksimum collector akımı ve 250 MHz transition frekansı ile çalışır. 50V breakdown voltajına sahiptir. Entegre dirençler sayesinde harici biyaslandırma dirençlerine ihtiyaç duymaz, bu da devre tasarımını basitleştirir. Dijital lojik uygulamaları, anahtarlama devreleri, sinyal amplifikasyon ve genel amaçlı BJT uygulamalarında kullanılır. 300 mW maksimum güç dağıtımı kapasitesi vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
