Transistörler - Bipolar (BJT) - Tekil

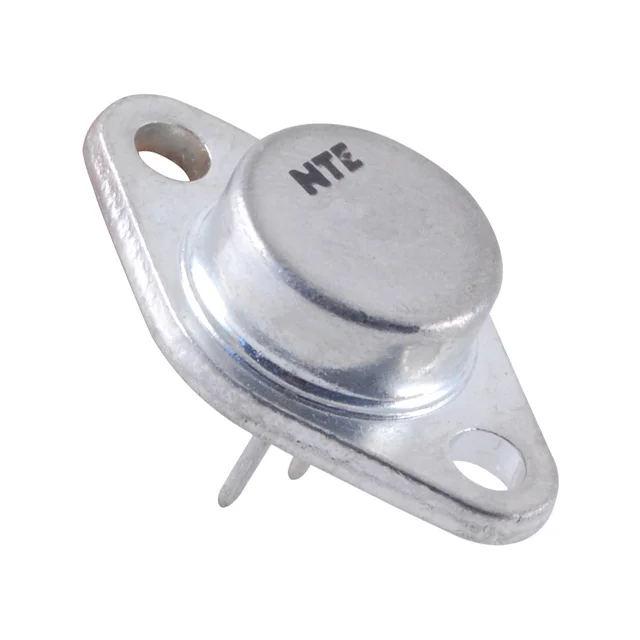

NTE226
TRANS PNP 35V 2A TO66
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-213AA
- Seri / Aile Numarası
- NTE226
NTE226 Hakkında
NTE226, NTE Electronics tarafından üretilen PNP tipi bipolar jonksiyon transistörüdür. TO-66 paketinde sunulan bu transistör, maksimum 35V kolektör-emitter gerilimi ve 2A kolektör akımı ile çalışabilir. 12W maksimum güç dağıtma kapasitesine sahiptir. DC akım kazancı (hFE) 200mA kolektör akımında ve 1.5V Vce'de minimum 50 değerini sağlar. Collector cutoff akımı maksimum 200µA'dir. Through-hole montaj tipi ile 85°C işletme sıcaklığında kullanılır. Güç amplifikasyonu, anahtarlama uygulamaları ve sinyal işleme devrelerinde yaygın olarak kullanılan klasik bir transistördür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 200µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 200mA, 1.5V |
| Mounting Type | Through Hole |
| Operating Temperature | 85°C (TJ) |
| Package / Case | TO-213AA, TO-66-2 |
| Part Status | Active |
| Power - Max | 12 W |
| Supplier Device Package | TO-66 |
| Transistor Type | PNP |
| Voltage - Collector Emitter Breakdown (Max) | 35 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
