Transistörler - Bipolar (BJT) - RF

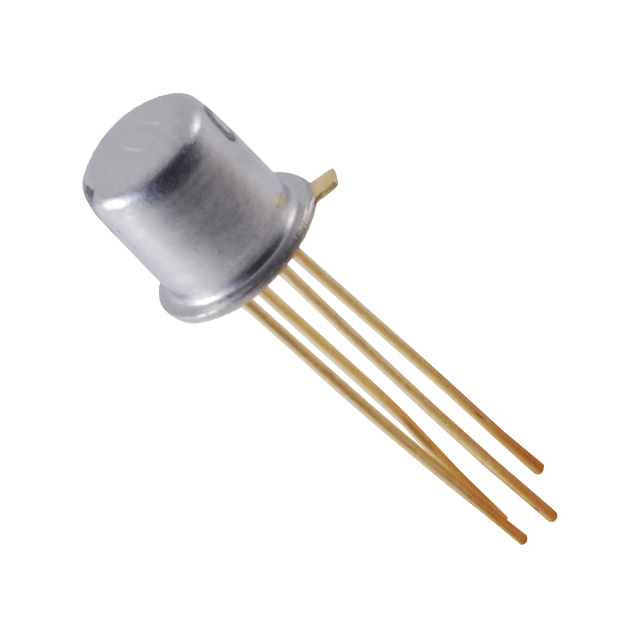

NTE161
RF TRANS NPN 45V 600MHZ TO72
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE161
NTE161 Hakkında
NTE161, NTE Electronics tarafından üretilen NPN tipi RF bipolar transistördür. 45V maksimum collector-emitter breakdown voltajı ve 600MHz transition frequency özelliğine sahip olup, VHF/UHF frekans aralığında kullanılan uygulamalar için tasarlanmıştır. TO-72 metal kılıf içinde temin edilen bu transistör, 50mA maksimum collector akımı, 200mW maksimum güç dağıtımı kapasitesi ve 6dB tipik gürültü şekli ile çalışır. RF amplifikatörleri, osilatörler, mikser devreleri ve yüksek frekans haberleşme sistemlerinde yaygın olarak kullanılır. -65°C ile +200°C arasında işletme sıcaklığında stabil performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 3mA, 1V |
| Frequency - Transition | 600MHz |
| Gain | 15dB |
| Mounting Type | Through Hole |
| Noise Figure (dB Typ @ f) | 6dB @ 60MHz |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Active |
| Power - Max | 200mW |
| Supplier Device Package | TO-72 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
