Transistörler - Bipolar (BJT) - RF

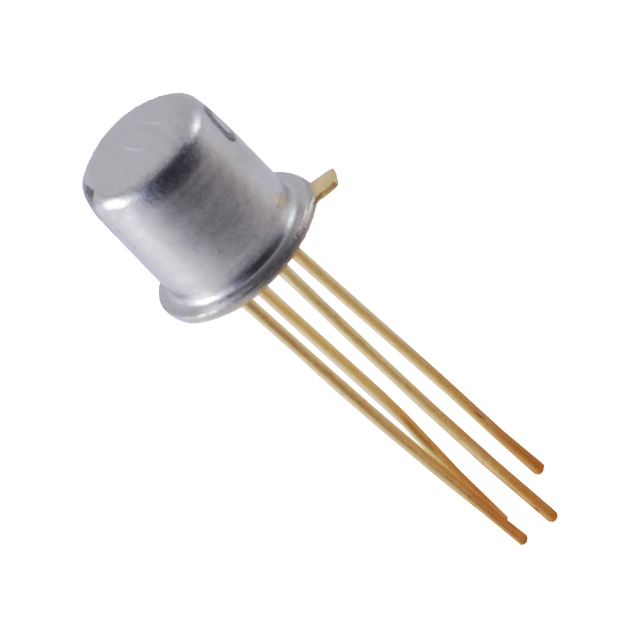

NTE160
RF TRANS PNP 20V 700MHZ TO72
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE160
NTE160 Hakkında
NTE160, NTE Electronics tarafından üretilen RF (radyo frekans) uygulamaları için tasarlanmış PNP bipolar transistördür. TO-72 metal kutulu paket içinde sunulan bu bileşen, 700MHz transition frekansı ile yüksek frekans sinyal işleme uygulamalarında kullanılır. Maksimum 20V kolektör-emiter gerilimi, 10mA maksimum kolektör akımı ve 60mW güç dağıtma kapasitesi ile RF amplifikatörü, osilatör ve sinyal işleme devrelerinde yer alır. 14dB kazanç ve 5dB tipik gürültü figürü ile alıcı öncüsü ve RF ön aşama uygulamalarında tercih edilir. DC akım kazancı (hFE) minimum 50 değerinde spesifiye edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 2mA, 10V |
| Frequency - Transition | 700MHz |
| Gain | 14dB |
| Mounting Type | Through Hole |
| Noise Figure (dB Typ @ f) | 5dB @ 800MHz |
| Operating Temperature | 90°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Active |
| Power - Max | 60mW |
| Supplier Device Package | TO-72 |
| Transistor Type | PNP |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
