Transistörler - Bipolar (BJT) - Tekil
NTE155

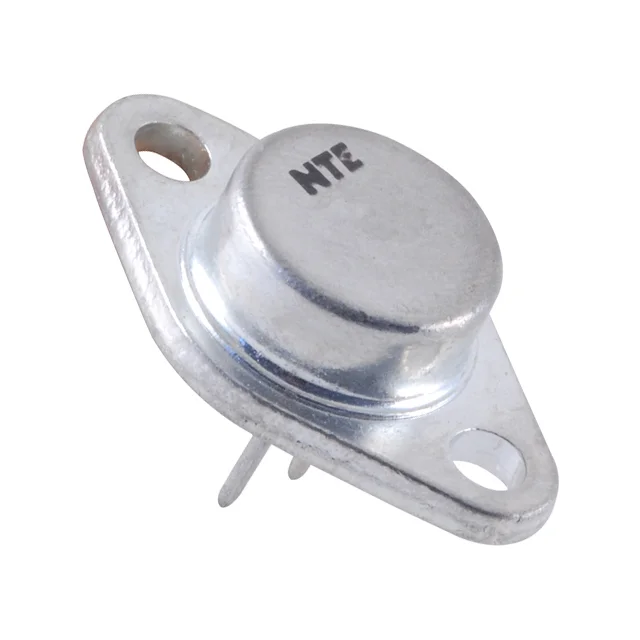

TRANS NPN 32V 1A TO66
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-213AA
- Seri / Aile Numarası
- NTE155
NTE155 Hakkında
NTE155, NTE Electronics tarafından üretilen bir NPN bipolar transistördür (BJT). TO-66 paketinde sunulan bu transistör, maksimum 32V kollektör-emiter gerilimi ve 1A kollektör akımı ile çalışabilir. 6W güç dağıtım kapasitesi sayesinde orta güç uygulamalarında kullanılır. Minimum 36 hFE DC akım kazancı ile sinyal amplifikasyonu, switching ve kontrol devrelerinde yer alır. 80mV doyum gerilimi (Vce sat) ile düşük kayıp anahtarlama işlemleri gerçekleştirebilir. Endüstriyel kontrol sistemleri, güç kaynakları, motor kontrolü ve genel amaçlı anahtarlama uygulamalarında tercih edilir. Sığ Through Hole montajı ile eski ve yeni tasarımlar için uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 36 @ 1A, 0V |
| Mounting Type | Through Hole |
| Operating Temperature | 90°C (TJ) |
| Package / Case | TO-213AA, TO-66-2 |
| Part Status | Active |
| Power - Max | 6 W |
| Supplier Device Package | TO-66 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 80mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 32 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
