Transistörler - Bipolar (BJT) - RF

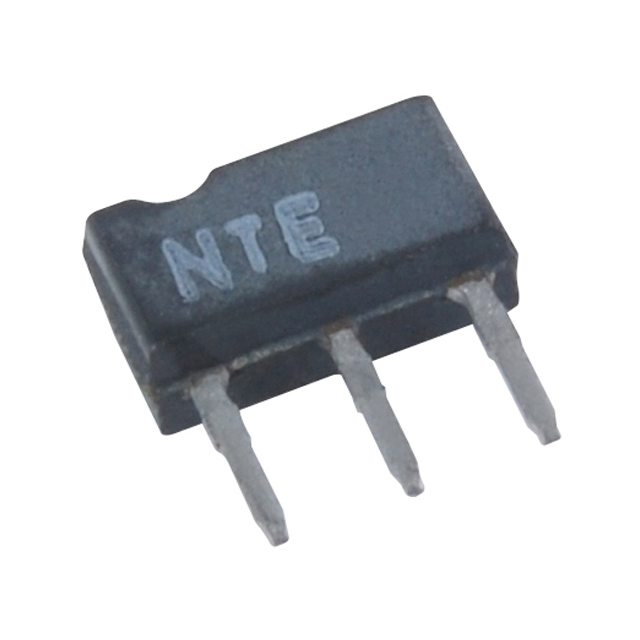

NTE15
RF TRANS NPN 19V 1.1GHZ 3SIP
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- 3-SIP
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NTE15
NTE15 Hakkında
NTE15, NTE Electronics tarafından üretilen RF uygulamaları için tasarlanmış NPN bipolar junction transistördür. 1.1GHz transition frequency ile VHF/UHF frekans aralığında çalışabilen bu transistör, radyo frekans amplifikatörleri, osilatörler ve sinyali işleme devrelerinde kullanılır. 19V maksimum Collector-Emitter breakdown voltajı, 50mA maksimum kolektör akımı ve 300mW maksimum güç tüketimiyle kompakt RF devrelere uygun bir seçenektir. 3-SIP paketlemesi sayesinde through-hole montajı destekler. -125°C işletme sıcaklığında güvenilir performans sağlayan aktif bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 39 @ 5mA, 10V |
| Frequency - Transition | 1.1GHz |
| Mounting Type | Through Hole |
| Operating Temperature | 125°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Active |
| Power - Max | 300mW |
| Supplier Device Package | 3-SIP |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 19V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
