Transistörler - JFET

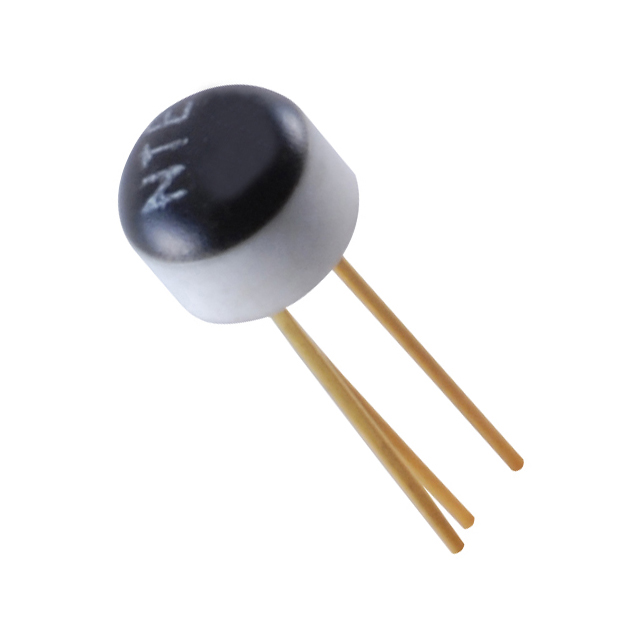

NTE133
FET-AF AMP SWITCH
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-106-3 Domed
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- NTE133
NTE133 Hakkında
NTE133, NTE Electronics tarafından üretilen N-Channel JFET transistörüdür. Düşük sinyal amplifikasyon ve anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. TO-106-3 Domed paketinde sunulan bu bileşen, 25V drain-source gerilimi (Vdss) ve 500µA drain akımı (Idss) kapasitesine sahiptir. Maksimum 300mW güç tüketimi ile ses frekansı (AF) amplifikatör devreleri, darbe şekillendirme ve analog anahtarlama uygulamalarında yer alır. -55°C ile +150°C arasında çalışma sıcaklığı aralığında stabil performans sunar. Yerleştirmesi Through Hole tipinde olduğundan geleneksel PCB tasarımlarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 500 µA @ 15 V |
| Drain to Source Voltage (Vdss) | 25 V |
| FET Type | N-Channel |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-106-3 Domed |
| Part Status | Active |
| Power - Max | 300 mW |
| Supplier Device Package | TO-106 |
| Voltage - Breakdown (V(BR)GSS) | 25 V |
| Voltage - Cutoff (VGS off) @ Id | 6.5 V @ 1 nA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
