Transistörler - Bipolar (BJT) - Tekil

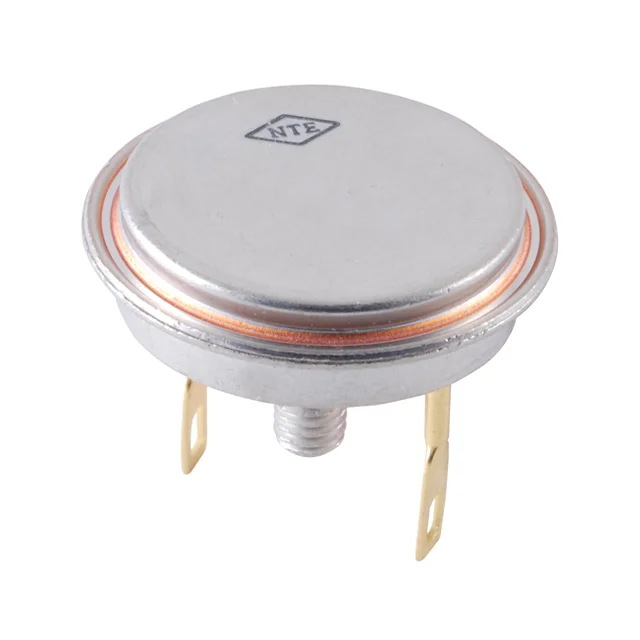

NTE105
TRANS PNP 40V TO36
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-36 (2 Leads + Case)
- Seri / Aile Numarası
- NTE105
NTE105 Hakkında
NTE105, NTE Electronics tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup TO-36 stud mount pakete sahiptir. 40V maksimum collector-emitter gerilimi ve 150W güç kapasitesiyle tasarlanmış bu bileşen, 20 minimum DC akım kazancı (hFE) ile 5A ve 2V'ta çalışır. -65°C ile +100°C sıcaklık aralığında operasyonel olan NTE105, 2A kolektör akımında 300mV saturasyon gerilimi sunmaktadır. Endüstriyel uygulamalar, güç yönetimi devreleri ve genel sinyal amplifikasyon uygulamalarında kullanılmaktadır. TO-36 kasa tipi standart montaj ve güvenilir elektriksel kontakları sağlamaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector Cutoff (Max) | 8mA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 5A, 2V |
| Mounting Type | Stud Mount |
| Operating Temperature | -65°C ~ 100°C (TJ) |
| Package / Case | TO-36 (2 Leads + Case) |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | TO-36 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 2A, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
