Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
NSVUMC5NT2G
TRANS PREBIAS NPN/PNP 50V SC88A
NSVUMC5NT2G Hakkında

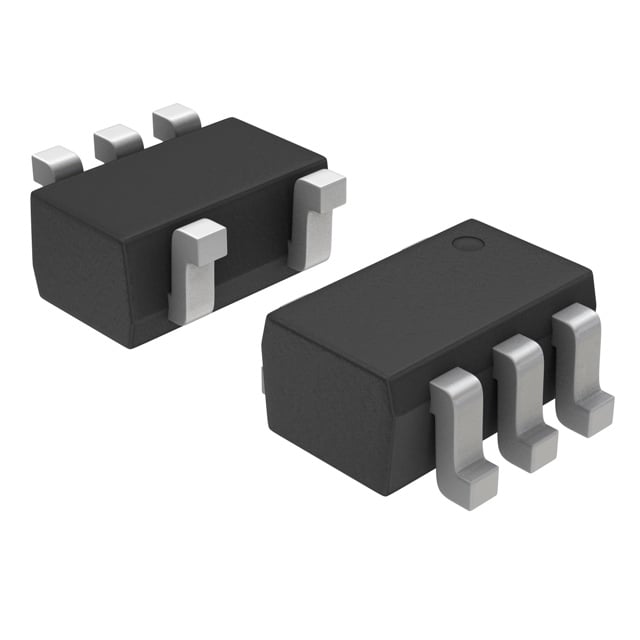

NSVUMC5NT2G, onsemi tarafından üretilen ön beslemeli (pre-biased) dual transistör entegre devresidir. Bir NPN ve bir PNP transistörden oluşan bu bileşen, SC-88A (SC-70-5/SOT-353) yüzey montaj paketinde sunulmaktadır. 50V maksimum kolektör-emitter gerilimi ve 100mA maksimum kolektör akımı ile çalışabilir. Entegre içerisindeki base ve emitter dirençleri (47kΩ/4.7kΩ ve 47kΩ/10kΩ), transistörleri ön beslemeli durumda tutarak harici ön yükleme bileşenlerine gerek duymaz. 150mW maksimum güç tüketimi ile analog switch, sinyal işleme, ses amplifikasyonu ve seviye dönüştürme uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V / 20 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Active |
| Power - Max | 150mW |
| Resistor - Base (R1) | 47kOhms, 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms, 10kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
