Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

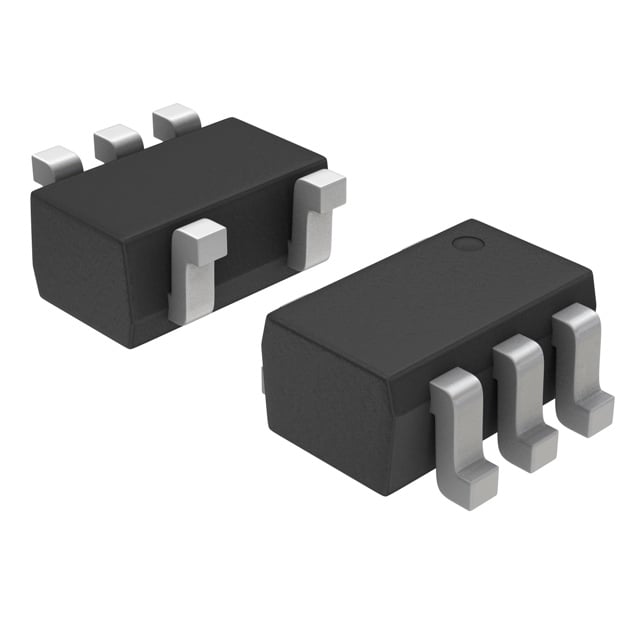

NSVUMC3NT1G
TRANS NPN/PNP PREBIAS 0.15W SC88
NSVUMC3NT1G Hakkında
NSVUMC3NT1G, onsemi tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Tek bir pakette 1 adet NPN ve 1 adet PNP transistör barındıran bu bileşen, her bir transistörü kontrol etmek için entegre edilmiş baz dirençleri (10kΩ) bulundurur. Maksimum 100mA kollektör akımı ve 50V gerilim kapasitesi ile düşük güçlü uygulamalarda kullanılır. 150mW güç dağıtımı kapasitesi ile sinyal işleme, anahtarlama ve amplifikasyon devrelerinde tercih edilir. Surface mount 5-TSSOP (SC-70-5/SOT-353) paketine sahip bu transistör, kompakt tasarımlar ve yüksek yoğunluklu PCB uygulamalarına uygundur. Bilgisayar sistemleri, ses/video devreler ve endüstriyel kontrol uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Active |
| Power - Max | 150mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
