Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

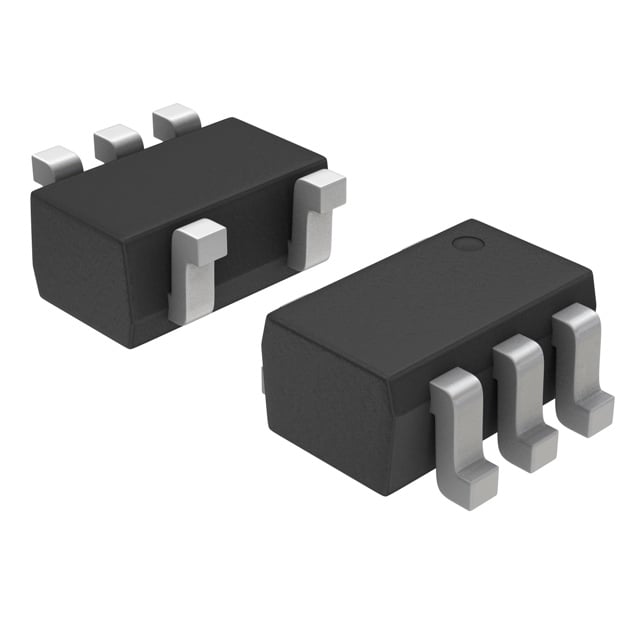

NSVUMC2NT1G
TRANS NPN/PNP PREBIAS 0.15W SC70
NSVUMC2NT1G Hakkında
NSVUMC2NT1G, onsemi tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir NPN ve bir PNP transistörü içeren bu entegre komponent, 5-TSSOP (SC-70-5) yüzey montaj paketinde sunulmaktadır. Her transistör hattında entegre edilmiş 22kΩ base resistörü bulunur. Maksimum 100mA kolektör akımı, 50V collector-emitter breakdown voltajı ve 150mW güç tüketimi ile low-power uygulamalarda kullanılır. 250mV maksimum doyum voltajı ile verimli anahtar uygulamaları sağlar. Sinyal şartlandırma, darbe şekillendirme, seviye çevirme ve düşük akımlarla çalışan dijital lojik uygulamalarında tercih edilir. Kompakt boyutu ve entegre ön beslemeli tasarımı, PCB alanını azaltırken tasarım karmaşıklığını da düşürür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Active |
| Power - Max | 150mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
