Transistörler - Bipolar (BJT) - Tekil

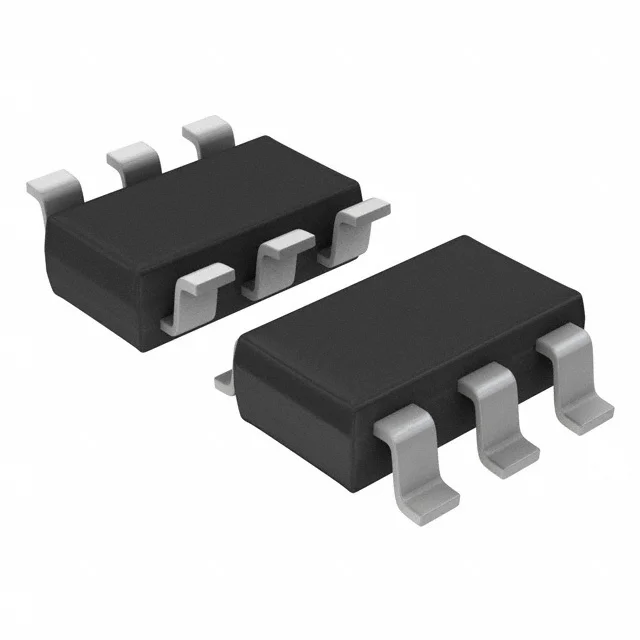

NSVT489AMT1G
TRANS NPN 30V 2A TSOP-6
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-6 Thin
- Seri / Aile Numarası
- NSVT489A
NSVT489AMT1G Hakkında
NSVT489AMT1G, onsemi tarafından üretilen yüksek frekans NPN bipolar junction transistördür. SOT-23-6 (TSOP-6) SMD paketinde sunulan bu komponent, 30V Vce breakdawn voltajı ve 2A maksimum kolektör akımı ile çalışır. 300MHz transition frekansı sayesinde hızlı anahtarlama ve amplifikasyon uygulamalarında tercih edilir. 535mW maksimum güç dağılımı kapasitesi ile düşük güç endüstriyel ve tüketici elektroniği devrelerinde, sinyal amplifikasyonu, anahtarlama ve RF uygulamalarında kullanılır. -55°C ile +150°C çalışma sıcaklık aralığında güvenilir performans sunar. 300 @ 500mA, 5V minimum DC current gain değeri ile sabit akım kaynaklarının tasarımında tercih edilen bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 500mA, 5V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 Thin, TSOT-23-6 |
| Part Status | Active |
| Power - Max | 535 mW |
| Supplier Device Package | 6-TSOP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
