Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

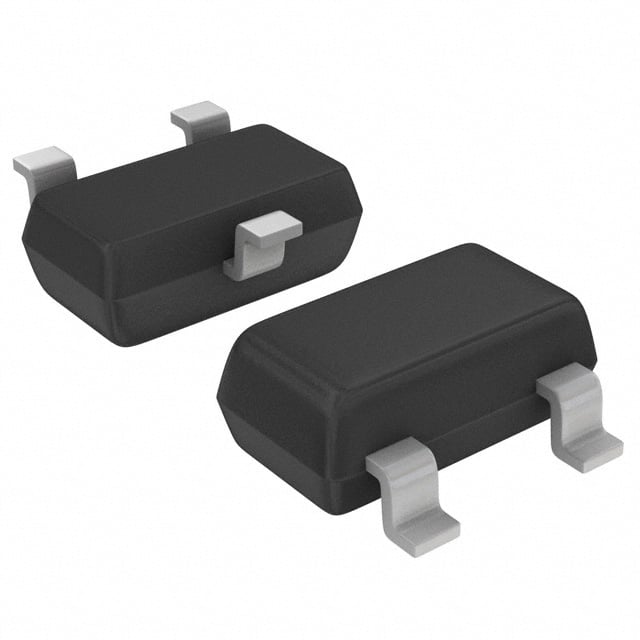

NSVMUN2237T1G
TRANS PREBIAS NPN 0.23W SC59
NSVMUN2237T1G Hakkında
NSVMUN2237T1G, onsemi tarafından üretilen ön beslemeli (pre-biased) NPN bipolar transistördür. SC-59 (SOT-23-3) yüzey montajlı pakete sahip bu komponentin maksimum güç tüketimi 230 mW'dir. Dahili 47 kΩ baz direnci ve 22 kΩ emitter-baz direnci bulunmaktadır. 100 mA maksimum kollektör akımı ve 50V maksimum Vce breakdown voltajı ile çeşitli anahtarlama ve amplifikasyon uygulamalarında kullanılabilir. Satürasyon voltajı maksimum 250mV olup, 5mA @ 10V'ta en az 80 DC akım kazancı sağlar. Dış besiyolu ve tetikleme devrelerinde, mikrodenetleyici çıkışlarının sürülmesi gereken uygulamalarda tercih edilir. Kompakt boyut ve düşük güç tüketimi ile tasarımcılara esneklik sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 230 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SC-59 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 5mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
