Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
NSVMUN2233T1G

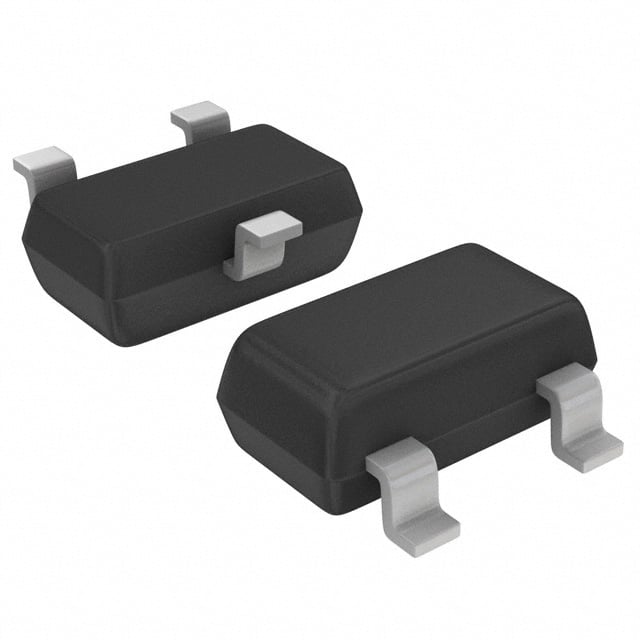

TRANS PREBIAS NPN 50V SC59-3
NSVMUN2233T1G Hakkında
NSVMUN2233T1G, onsemi tarafından üretilen ön beslemeli NPN bipolar transistördür. SC-59 (SOT-23-3) yüzeye monte paketi ile sunulan bu komponent, entegre baz ve emiter dirençlerine (4.7 kΩ ve 47 kΩ) sahiptir. 50V maksimum kolektör-emiter gerilimi ve 100mA maksimum kolektör akımı ile çalışan transistör, 230mW güç dissipasyonuna kapaçtır. DC akım kazancı (hFE) 5mA, 10V koşullarında minimum 80'dir. Düşük kolektör kesim akımı (500nA) ve 250mV satürasyon gerilimi özellikleri ile lojik seviyeleri anahtarlama, analog sinyal işleme ve amplifikasyon uygulamalarında kullanılır. Ön beslemeli yapısı nedeniyle harici baz polarizasyon direnci gerektirmez.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 230 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-59 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
