Transistörler - Bipolar (BJT) - RF

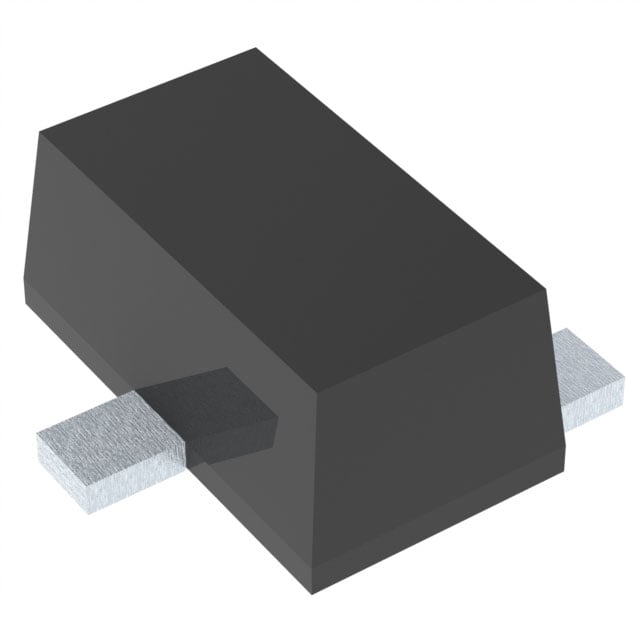

NSVF5501SKT3G
RF-TR 10V 70MA FT=5.5GHZ
- Üretici
- onsemi
- Paket/Kılıf
- SOT-623F
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NSVF5501
NSVF5501SKT3G Hakkında
NSVF5501SKT3G, onsemi tarafından üretilen yüksek frekans NPN bipolar transistörüdür. 5.5GHz transition frequency ile RF uygulamaları için tasarlanmıştır. Maksimum 70mA kollektör akımı ve 250mW güç tüketim kapasitesi ile düşük gürültü amplifikasyon gerektiren devre tasarımlarında kullanılır. 1GHz'de 1.9dB gürültü figürü ile receiver frontend, low noise amplifier (LNA) ve RF pre-amplifier gibi uygulamalarda tercih edilir. SOT-623F yüzey montaj paketi ile kompakt tasarımlara uygun olup, -55°C ile +150°C sıcaklık aralığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 5V |
| Frequency - Transition | 5.5GHz |
| Gain | 11dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.9dB @ 1GHz |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-623F |
| Part Status | Active |
| Power - Max | 250mW |
| Supplier Device Package | SOT-623/SSFP |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 10V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
