Transistörler - Bipolar (BJT) - RF

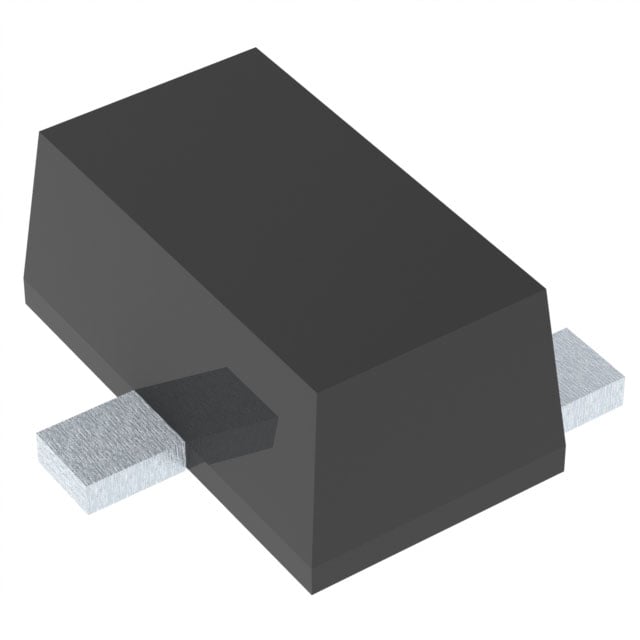

NSVF5490SKT3G
RF-TR 10V 30MA FT=8G NPN
- Üretici
- onsemi
- Paket/Kılıf
- SOT-623F
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NSVF5490
NSVF5490SKT3G Hakkında
NSVF5490SKT3G, onsemi tarafından üretilen yüksek frekans NPN bipolar transistördür. 8GHz transition frequency ve 1.4dB noise figure ile RF uygulamaları için tasarlanmıştır. Maksimum 30mA collector akımı, 10V breakdown voltajı ve 100mW güç disipasyonu özelliğine sahiptir. 10dB kazanç sağlayan bu bileşen, 1.5GHz frekansında ölçülen gürültü performansı ile düşük gürültülü RF devrelerinde kullanılır. -55°C ile +150°C arasında çalışabilen transistör, SOT-623F yüzey montaj paketinde sunulmaktadır. Radyo frekans alıcı, verici ve amplifikatör tasarımlarında yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 90 @ 10mA, 5V |
| Frequency - Transition | 8GHz |
| Gain | 10dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.4dB @ 1.5GHz |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-623F |
| Part Status | Active |
| Power - Max | 100mW |
| Supplier Device Package | SOT-623/SSFP |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 10V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
