Transistörler - Bipolar (BJT) - RF

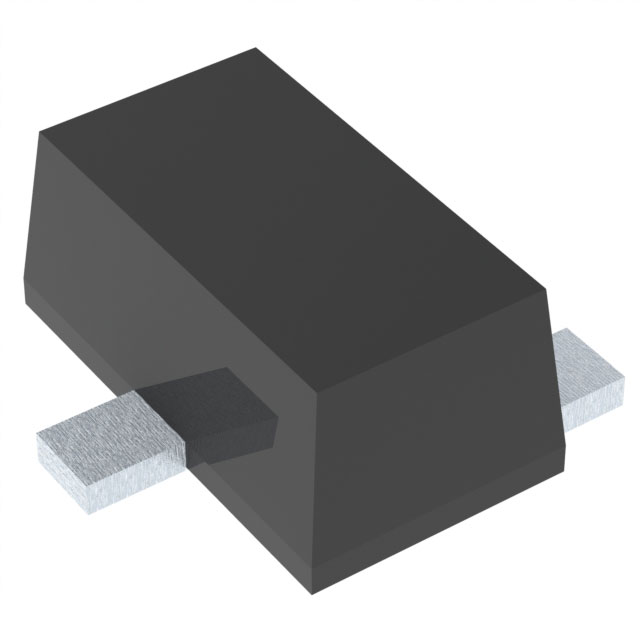

NSVF5488SKT3G
BIP NPN 70MA 10V FT=7G
- Üretici
- onsemi
- Paket/Kılıf
- SOT-623F
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NSVF5488
NSVF5488SKT3G Hakkında
NSVF5488SKT3G, onsemi tarafından üretilen yüksek frekans NPN bipolar transistörüdür. 7GHz transition frequency ve 12dB gain değerleriyle RF uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 70mA kollektor akımı ve 10V breakdown voltajı ile düşük güç uygulamalarında çalışır. 1dB gürültü şekli (1GHz'de) ile ön amplifikatör ve alıcı devrelerinde kullanılabilir. SOT-623F yüzey montajlı paket ile kompakt tasarımlara uyum sağlar. -55°C ile +150°C sıcaklık aralığında çalışabilen bu transistör, 100mW maksimum güç dağılımına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 90 @ 20mA, 5V |
| Frequency - Transition | 7GHz |
| Gain | 12dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1dB @ 1GHz |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-623F |
| Part Status | Active |
| Power - Max | 100mW |
| Supplier Device Package | SOT-623/SSFP |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 10V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
