Transistörler - Bipolar (BJT) - RF
NSVF4020SG4T1G

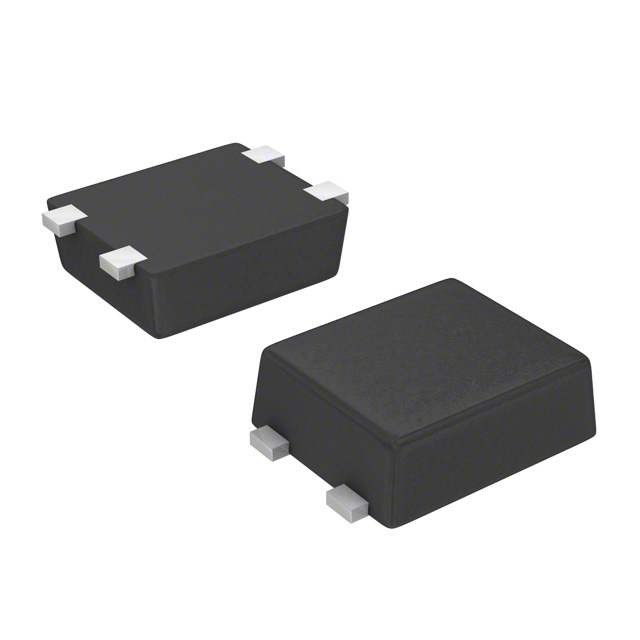

RF TRANS NPN 8V 16GHZ SC82FL/MCP
- Üretici
- onsemi
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NSVF4020SG4
NSVF4020SG4T1G Hakkında
NSVF4020SG4T1G, onsemi tarafından üretilen yüksek frekanslı RF NPN bipolar transistördür. 16GHz transition frequency ile RF amplifikatör ve mikser uygulamalarında kullanılır. SC-82FL/MCP paketinde surface mount konfigürasyonunda sunulan bu bileşen, 8V collector-emitter breakdown voltajı ve maksimum 150mA collector akımı ile çalışır. 1.8dB gürültü şekli (1GHz'de) ve 17.5dB kazanç değerleri ile düşük gürültülü RF ön uçları tasarlamak için uygundur. 400mW maksimum güç tüketimi kapasitesine sahiptir. Çalışma sıcaklık aralığı -55°C ile 150°C arasında değişmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 50mA, 5V |
| Frequency - Transition | 16GHz |
| Gain | 17.5dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.8dB @ 1GHz |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 400mW |
| Supplier Device Package | SC-82FL/MCPH4 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 8V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
