Transistörler - Bipolar (BJT) - RF

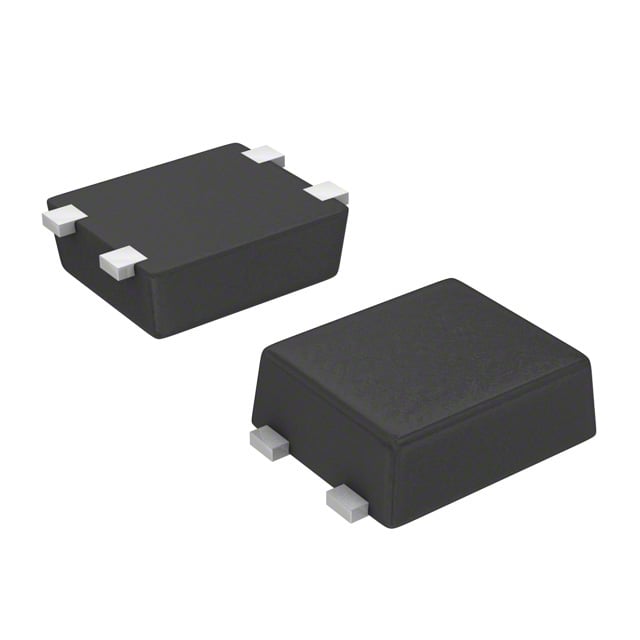

NSVF4015SG4T1G
RF TRANS NPN 12V 10GHZ SC82FL/
- Üretici
- onsemi
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NSVF4015SG4T1G
NSVF4015SG4T1G Hakkında
NSVF4015SG4T1G, onsemi tarafından üretilen NPN tipi RF transistördür. 10GHz transition frequency ile yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 100mA kolektör akımı ve 450mW güç kapasitesi ile RF amplifikatörleri, osilatörler ve frekans çoğaltıcı devrelerde uygulanır. 12V maksimum VCE breakdown voltajı ve 1.2dB gürültü şekli (1GHz'de) ile hassas RF alıcı devreleri için uygundur. Surface mount SC-82FL/MCPH4 paketinde sunulan bileşen, -55°C ile 150°C arasında çalışan geniş sıcaklık aralığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 50mA, 5V |
| Frequency - Transition | 10GHz |
| Gain | 17dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.2dB @ 1GHz |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 450mW |
| Supplier Device Package | SC-82FL/MCPH4 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
