Transistörler - Bipolar (BJT) - RF

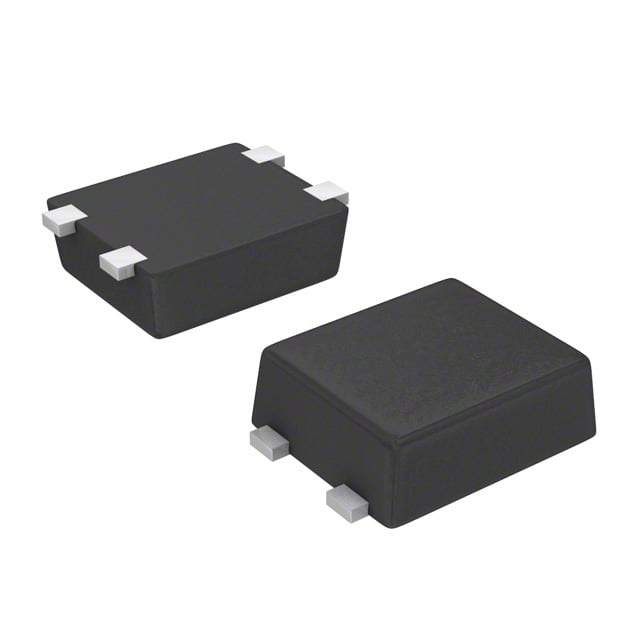

NSVF4009SG4T1G
RF TRANS NPN 3.5V 25GHZ SC82FL/
- Üretici
- onsemi
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- NSVF4009
NSVF4009SG4T1G Hakkında
NSVF4009SG4T1G, onsemi tarafından üretilen NPN tipinde RF transistörüdür. 25GHz transition frequency ile yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. 3.5V collector-emitter breakdown voltajı ve maksimum 120mW güç tüketimi ile düşük güç RF devrelerinde uygulanır. 2GHz'de 1.1dB noise figure ile gürültü açısından düşük devreler gerektiren LNA (Low Noise Amplifier) ve RF ön yükselteç uygulamalarında tercih edilir. SC-82FL surface mount paketi ile kompakt tasarımlara uyum sağlar. -55°C ile +150°C arasında çalışabilen bu transistör, haberleşme, radyo frekans ve ölçüm cihazlarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5mA, 1V |
| Frequency - Transition | 25GHz |
| Gain | 17dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.1dB @ 2GHz |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 120mW |
| Supplier Device Package | SC-82FL/MCPH4 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 3.5V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
