Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

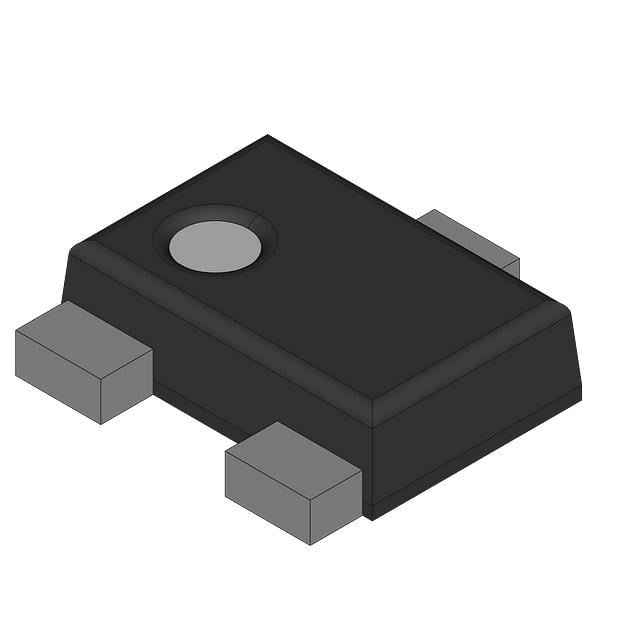

NSVDTC114YM3T5G
TRANS NPN 50V BIPOLAR SOT723
NSVDTC114YM3T5G Hakkında
NSVDTC114YM3T5G, onsemi tarafından üretilen NPN tipinde ön beslemeli bipolar transistördür. SOT-723 yüzey montajlı paket içerisinde sunulan bu bileşen, 50V collector-emitter breakdown voltajı ve maksimum 100mA collector akımı ile çalışabilir. 260mW güç kapasitesi ile düşük sinyal amplifikasyon ve anahtarlama uygulamalarında kullanılır. İntegre edilen 10kΩ base ve 47kΩ emitter-base dirençleri sayesinde harici ön beslemeli uygulamalar için optimize edilmiştir. 80 minimum DC current gain (hFE) değeri kontrollü amplifikasyon gerektiren devre tasarımlarına uygundur. Giriş devreleri, lojik seviye dönüştürme ve düşük güçlü anahtarlama fonksiyonlarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-723 |
| Part Status | Active |
| Power - Max | 260 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SOT-723 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
