Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

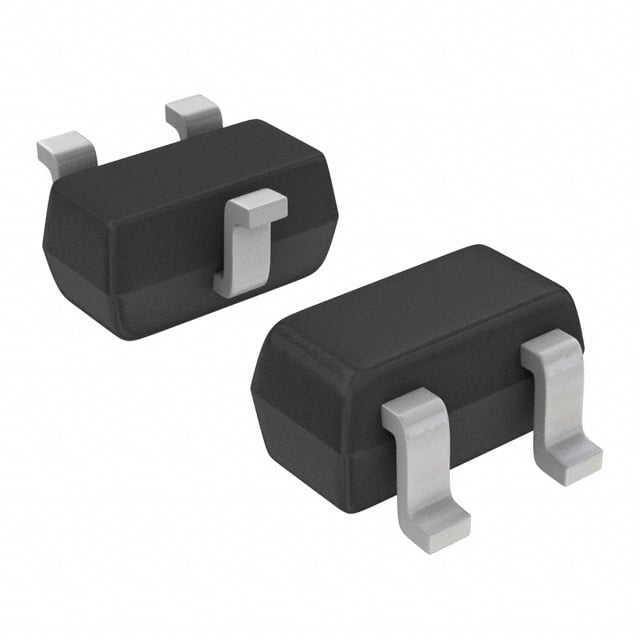

NSVDTA143ZET1G
TRANS PNP 50V BIPOLAR SC75-3
NSVDTA143ZET1G Hakkında
NSVDTA143ZET1G, onsemi tarafından üretilen PNP tipi ön beslemeli bipolar transistördür. SC-75 (SOT-416) surface mount paketinde sunulan bu komponent, 50V collector-emitter geriliminde çalışabilir. Maksimum 100mA kollektör akımı ile tasarlanmış olup, 200mW güç tüketimine sahiptir. Entegre 4.7kΩ base ve 47kΩ emitter-base direnç ağları ile ön beslemeli konfigürasyonda sunulmaktadır. 80'lik minimum DC akım kazancı (hFE) ile 5mA kollektör akımında 10V Vce koşullarında çalışır. 250mV maksimum Vce doyum gerilimi, güçlü anahtarlama performansı sağlar. Düşük güçlü kontrol devreleri, anahtarlama uygulamaları ve entegre ön beslemeli çözümler gerektiren tasarımlarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SC-75, SOT-416 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-75, SOT-416 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
