Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

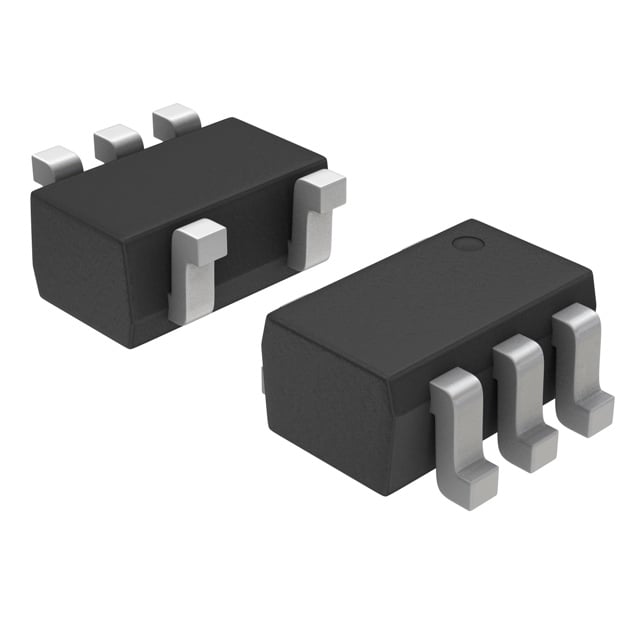

NSVB1706DMW5T1G
TRANS 2NPN PREBIAS 0.25W SC88-A
NSVB1706DMW5T1G Hakkında
NSVB1706DMW5T1G, onsemi tarafından üretilen ön beslemeli (pre-biased) dual NPN transistör dizisidir. SC-70-5 (SOT-353) SMD paketinde sunulan bu komponent, maksimum 100mA kolektör akımı ve 50V BVceo diyelectric dayanıklılığına sahiptir. Entegre 4.7kΩ base ve 47kΩ emitter base dirençleri ile önceden yapılandırılmıştır. 250mW güç kapasitesi ve minimum 80 hFE kazancı ile düşük sinyalli amplifikasyon ve anahtarlama uygulamalarında kullanılır. Yüksek entegrasyonlu devre tasarımlarında, lojik seviye çevirme, sinyal amplifikasyonu ve ses devrelerinde yer bulur. 5mA, 10V koşullarında 250mV saturation voltajı ile hızlı anahtar işlemi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Active |
| Power - Max | 250mW |
| Resistor - Base (R1) | 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
