Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

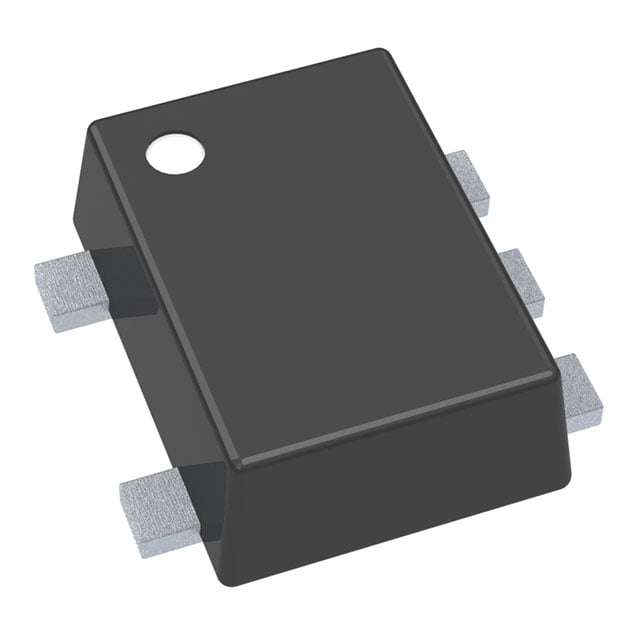

NSTB1002DXV5T1G
TRANS PREBIAS 1NPN 1PNP SOT553
NSTB1002DXV5T1G Hakkında
NSTB1002DXV5T1G, onsemi tarafından üretilen ön beslemeli (pre-biased) transistör dizisidir. Tek bir NPN ve bir PNP transistörü içeren bu komponent, SOT-553 yüzey montaj paketinde sunulmaktadır. Her transistöre entegre edilmiş 47kΩ baz ve emitter baz direnç değerleriyle birlikte gelen bu dizi, hızlı anahtar uygulamaları ve lojik devre tasarımında kullanılmaktadır. Maksimum 100mA-200mA kollektör akımı kapasitesi, 250MHz transition frekansı ve 500mW güç yönetim kapasitesiyle, sinyal işleme, seviye kaydırma (level shifting), darbe şekillendirme ve dijital lojik arabirimleri gerektiren uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 200mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V / 100 @ 1mA, 10V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Active |
| Power - Max | 500mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA / 400mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
