Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

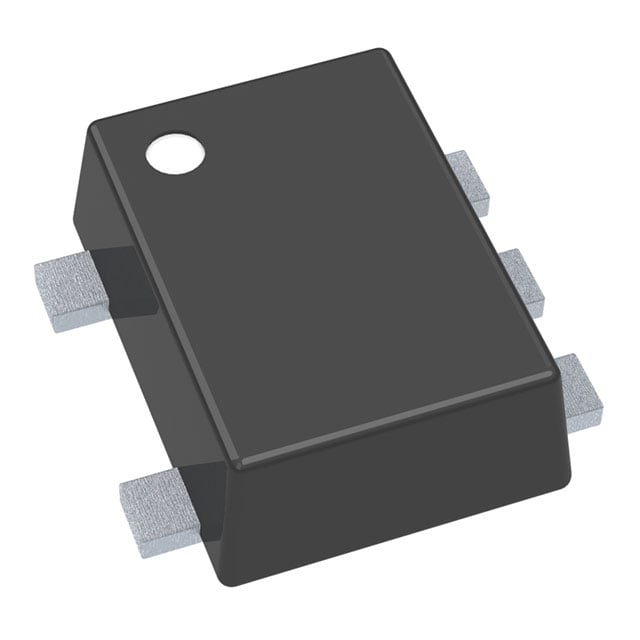

NSTB1002DXV5T1
TRANS NPN PREBIAS/PNP 0.5W SOT55
NSTB1002DXV5T1 Hakkında
NSTB1002DXV5T1, onsemi tarafından üretilen ön beslemeli NPN/PNP transistör dizisidir. SOT-553 yüzey monte paketi içinde 1 adet NPN ön beslemeli transistör ve 1 adet PNP transistör barındırır. Bu komponent, entegre baz dirençleri (R1 ve R2 her ikisi 47kΩ) sayesinde basit darbe şekillendirme, anahtarlama ve sinyal yönetimi uygulamalarında kullanılır. 250MHz geçiş frekansı, 100mA-200mA maksimum kolektör akımı ve 50V/40V kırılma gerilimi özellikleriyle genel amaçlı aydınlatma kontrolü, ses sinyali işleme ve DC motor kontrol devrelerinde uygulanabilir. Maksimum 500mW güç dağılımı kapasitesine sahiptir. Komponent üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 200mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V / 100 @ 1mA, 10V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA / 400mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
