Transistörler - Bipolar (BJT) - Diziler

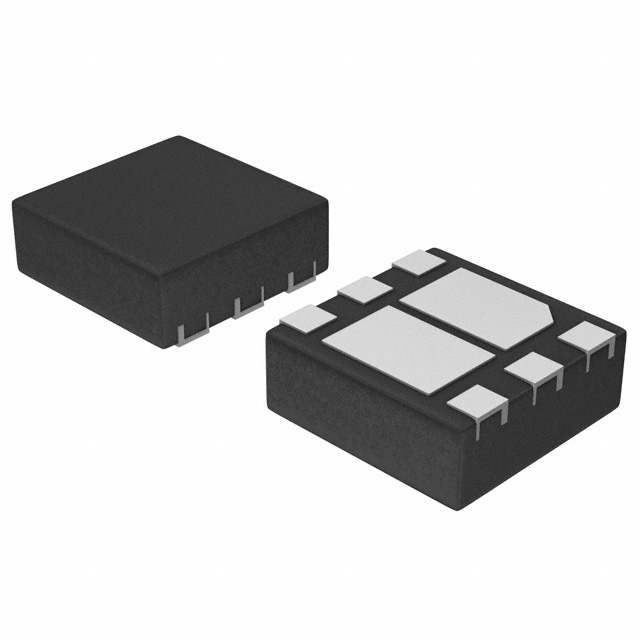

NSS60100DMTTBG
TRANS 2PNP 60V 1A
- Üretici
- onsemi
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Seri / Aile Numarası
- NSS60100
NSS60100DMTTBG Hakkında
NSS60100DMTTBG, onsemi tarafından üretilen dual PNP transistör dizisidir. 6-WDFN Surface Mount paketinde sunulan bu komponent, 60V kolektör-emitör kesintisi voltajı ve 1A maksimum kolektör akımı ile orta güç uygulamalarında kullanılır. 155MHz transition frequency ile hızlı anahtarlama işlemleri gerçekleştirilebilir. Minimum 120 hFE kazancı ve düşük 300mV saturasyon voltajı, ses amplifikasyonu, PWM kontrolü, röle sürücüsü ve genel sinyal işleme devrelerinde tercih edilir. -55°C ile +150°C arasında çalışabilen bu komponent, kompakt Surface Mount tasarımıyla yoğun PCB'ler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 500mA, 2V |
| Frequency - Transition | 155MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 2.27W |
| Supplier Device Package | 6-WDFN (2x2) |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
