Diyotlar - Doğrultucular - Tekil

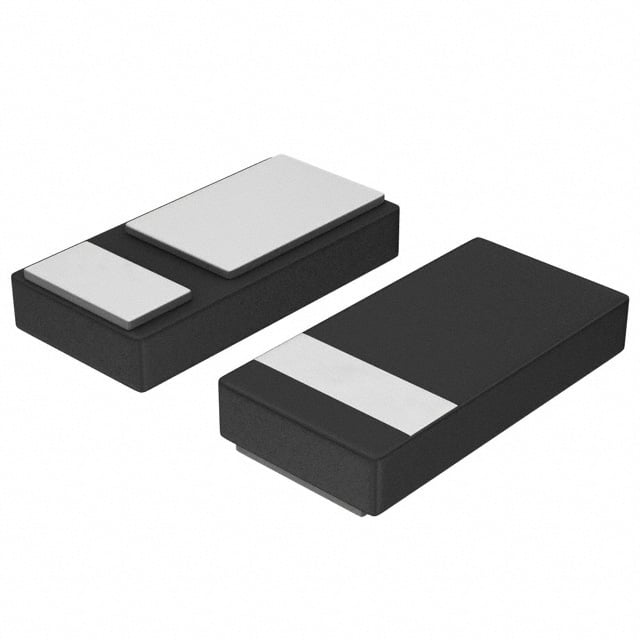

NSR20F40NXT5G
DIODE SCHOTTKY 40V 2A 2DSN
- Üretici
- onsemi
- Paket/Kılıf
- 0603 (1608 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NSR20F40NXT5G
NSR20F40NXT5G Hakkında
NSR20F40NXT5G, onsemi tarafından üretilen Surface Mount Schottky doğrultma diyodudur. 40V ters voltaj ve 2A ortalama düzeltilmiş akım kapasitesiyle tasarlanmıştır. 550mV forward voltage @ 2A karakteristiğine sahip bu diyot, düşük gerilim düşüşü gerektiren uygulamalarda tercih edilir. Fast Recovery özelliği (≤500ns, >200mA) sayesinde anahtarlama hızlı uygulamalarda güvenilir performans sunar. 0603 (1608 Metric) SMD paketinde sunulan bileşen, güç kaynakları, AC-DC konvertörleri, LED sürücüleri ve ters gerilim koruması gibi devrelerde yaygın olarak kullanılır. 150µA @ 40V ters sızıntı akımı ve 150°C maksimum junction sıcaklığı ile sınırlı işletme koşullarına uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2A (DC) |
| Current - Reverse Leakage @ Vr | 150 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0603 (1608 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2-DSN (1.6x0.8), (0603) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
