Diyotlar - Doğrultucular - Tekil

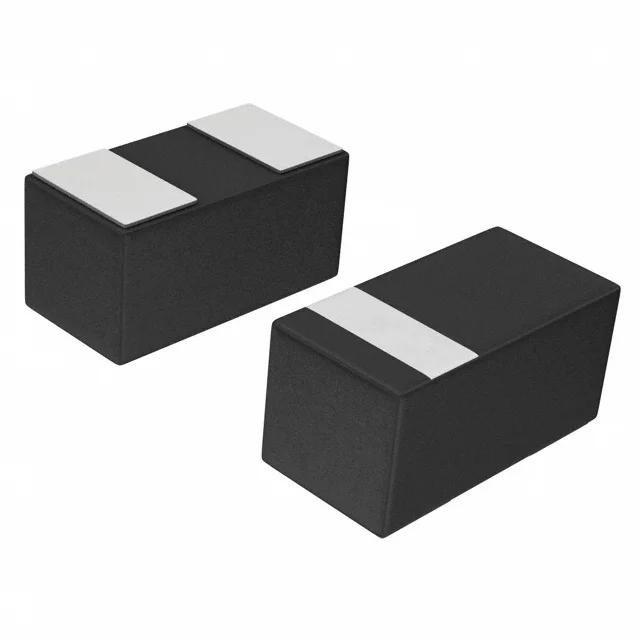

NSR15405NXT5G
DIODE SCHOTTKY 40V 1.5A 2DSN
- Üretici
- onsemi
- Paket/Kılıf
- 2-XDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NSR15405
NSR15405NXT5G Hakkında
NSR15405NXT5G, onsemi tarafından üretilen 40V rated Schottky doğrultucu diyotudur. 1.5A ortalama doğrultulmuş akım kapasitesi ve 590mV forward voltaj düşümü ile güç kaynakları, DC-DC dönüştürücüler ve anahtarlama uygulamalarında kullanılır. 33ns ters toparlanma zamanı sayesinde hızlı anahtarlama işlemlerinde tercih edilir. Surface Mount 2-XDFN paketinde sunulan bu bileşen, maksimum 150°C çalışma sıcaklığında stabil performans sağlar. Düşük forward voltaj kaybı, enerji verimliliğinin önemli olduğu uygulamalarda güç tüketimini azaltır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 85pF @ 2V, 1MHz |
| Current - Average Rectified (Io) | 1.5A (DC) |
| Current - Reverse Leakage @ Vr | 75 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 2-XDFN |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 33 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2-DSN (1.4x0.6) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 590 mV @ 1.5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
