Diyotlar - Doğrultucular - Tekil

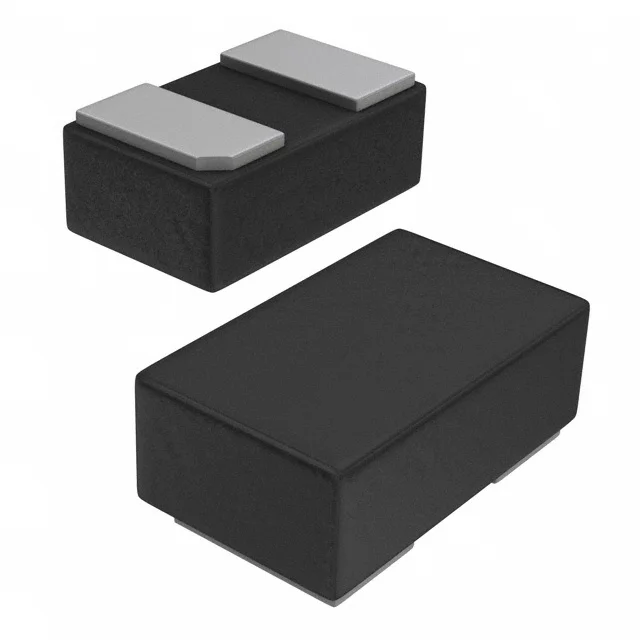

NSR05301MX4T5G
01005_TRENCH_SCHOTTKY_30V
- Üretici
- onsemi
- Paket/Kılıf
- 01005 (0402 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- NSR05301MX4T5G
NSR05301MX4T5G Hakkında
NSR05301MX4T5G, onsemi tarafından üretilen 30V Schottky doğrultma diyotudur. 01005 (0402 Metric) yüzeye monte paketinde sunulan bu bileşen, 500mA DC ortalama doğrultma akımına ve 11ns ters kazanım süresi (trr) ile fast recovery özelliğine sahiptir. 800mV forward voltaj düşüşü ile düşük güç kaybı sağlar. -55°C ile 125°C çalışma sıcaklık aralığında kararlı performans gösterir. Anahtarlama güç kaynakları, AC-DC dönüştürücüler, boost dönüştürücüler ve diğer düşük voltaj uygulamalarında kullanılır. 5V'de 19pF kapasitans değeri ile yüksek frekanslı devreler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 19pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 500mA (DC) |
| Current - Reverse Leakage @ Vr | 100 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 01005 (0402 Metric) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 11 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2-X4DFN (0.45x0.24) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 500 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
