NSBC124XF3T5G

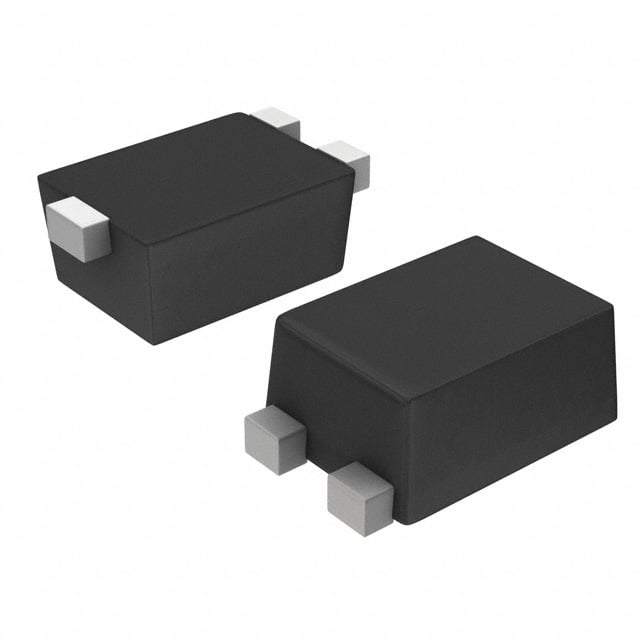

TRANS PREBIAS NPN 50V SOT1123
NSBC124XF3T5G Hakkında
NSBC124XF3T5G, onsemi tarafından üretilen NPN tipi ön beslemeli (pre-biased) transistördür. SOT-1123 yüzey montajlı paketinde sunulan bu komponent, 50V maksimum kolektor-emitter gerilimi ile çalışır. İçerisinde entegre 22 kΩ base ve 47 kΩ emitter-base dirençleri bulunur. Maksimum 100mA kollektor akımı ve 254mW güç dağıtabilir. DC akım kazancı (hFE) 5mA @ 10V'de minimum 80'dir. Ön beslemeli yapısı sayesinde hızlı anahtarlama uygulamalarında ve sinyal kenetleme devrelerinde kullanılır. Tüm gerekli biasing dirençlerinin entegre olması nedeniyle PCB tasarımını kolaylaştırır ve alan tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-1123 |
| Part Status | Obsolete |
| Power - Max | 254 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SOT-1123 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
