Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

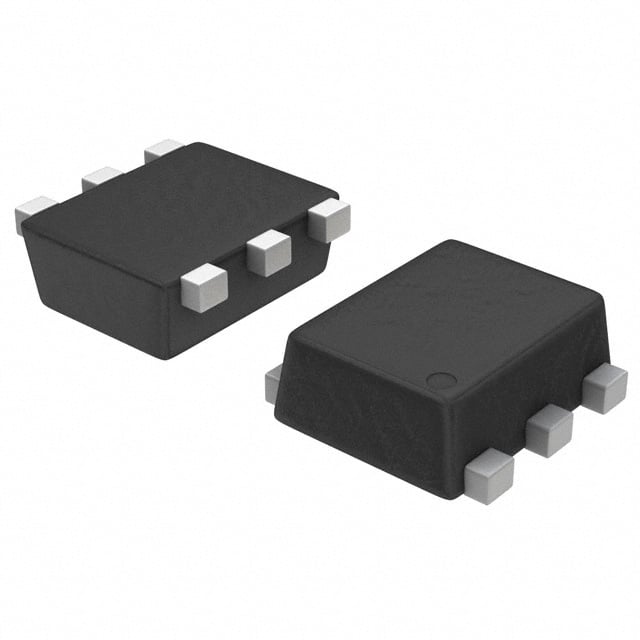

NSBC114YPDP6T5G
TRANS PREBIAS NPN/PNP 50V SOT963
NSBC114YPDP6T5G Hakkında
NSBC114YPDP6T5G, onsemi tarafından üretilen ön beslemeli (pre-biased) dual BJT transistör dizisidir. Bir NPN ve bir PNP transistörü entegre olarak içeren bu bileşen, 50V breakdown voltajı ve 100mA maksimum collector akımı ile çalışır. SOT-963 yüzey montajı paketinde sunulan kompakt tasarımı, düşük güç tüketimi (339mW maksimum) ile birlikte düşük sinyalli uygulamalarda kullanılır. Dahili 10kΩ base direnci ve 47kΩ emitter-base direnci sayesinde bağlantı basitleştirilmiştir. Sinyalişleme, anahtarlama ve lojik seviyeleri düzenleme gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-963 |
| Part Status | Active |
| Power - Max | 339mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SOT-963 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
