Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

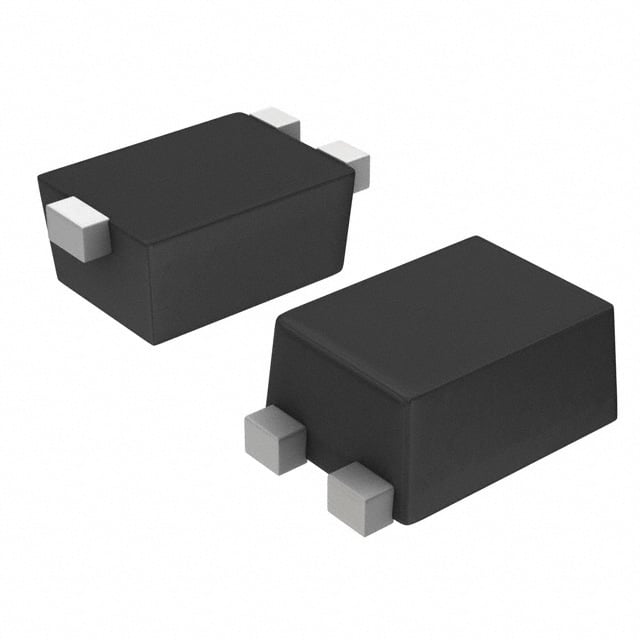

NSBA144EF3T5G
TRANS PREBIAS PNP 50V SOT1123
NSBA144EF3T5G Hakkında
NSBA144EF3T5G, onsemi tarafından üretilen ön beslemeli (pre-biased) PNP bipolar transistördür. SOT-1123 yüzey montaj paketinde sunulan bu bileşen, maksimum 50V collector-emitter gerilimi ve 100mA collector akımı ile çalışabilir. Entegre bazlı direnç ağı (47kΩ base resistor ve 47kΩ emitter-base resistor) sayesinde ön polarizasyon sağlanır, böylece harici biasing komponentlerine ihtiyaç azalır. DC akım kazancı (hFE) minimum 80 (5mA, 10V'da) ve maksimum 254mW güç tüketimine sahiptir. Ön beslemeli yapısı nedeniyle anahtarlama uygulamaları, sinyal amplifikasyonu ve genel amaçlı dc-dc konvertörlerde tercih edilir. 500nA maksimum cutoff akımı ile düşük kaçak akıma sahiptir. Ürün hali hazırda discontinued durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-1123 |
| Part Status | Obsolete |
| Power - Max | 254 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SOT-1123 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
